Technisch voorstel en offerte Voor

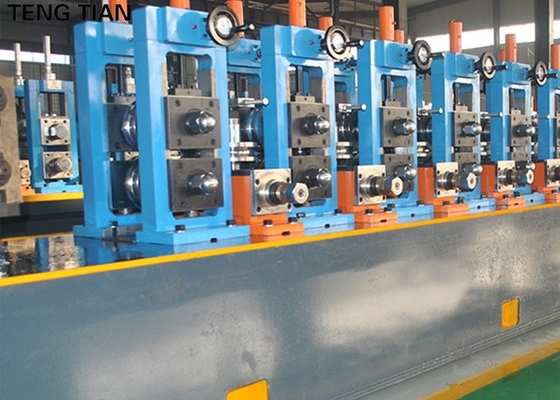

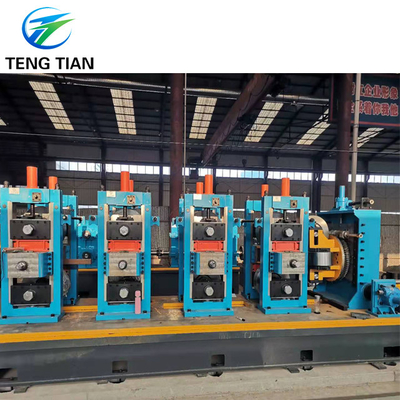

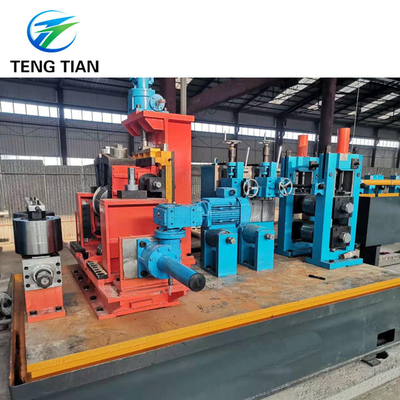

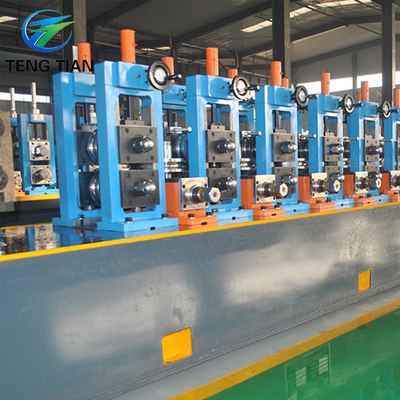

HG 2,5 Voorbereidingsmachine
Ik.Samenvatting
2.5 Hieronder vallen de ontroller, de rechthoekige kop en de knijpvervlakkingsmachine, de snij- en lasmachine, de spiraalvormige accumulator.
II.Basis Voorwaarden:
2.1Staalpijpen specificatie
2.11 Ronde buis: φ25·φ63,5 mm Dikte:1-3 mm
2.12 Vierkant buis: 20X20-50X50mm Dikte: 1-3mm
2.2Strip staal
2.2.1 Breedte van de band: 70 mm-200 mm Dikte van de band: 1-3 mm
2.2.2 gegalvaniseerde spoelen en HRC: δb≤500Mpa σs≤355MPa
2.2.3 Stalen bandspoel: Innerlijke diameter: Φ508 mm (eindelijk door de klant bevestigd)
Buitenste diameter: Φ1000mm-2000mm (eindelijk door de klant bevestigd)
2.2.4 Gewicht van de stalen strips: maximaal 4,0 ton
2.3 Elektrische geïnstalleerde capaciteit: ongeveer 650 kW Stroomvoorziening: 380 V, 60 Hz (eindelijk bevestigd door de klant)
III.De uitrusting en de voornaamste parameters van de Eenheid:
Deze apparatuur heeft een dubbele kegelclamping. De eindopener heeft een persrol. De kop van de kegels van de ontroller sluit de stalen spoel met de functie van kegel.Vervolgens druk rol van de eindopener beweegt naar beneden om de stalen spoel strakkerAls de kop van de stalen spoel naar de peeler draait, wordt de kop van de opener van de peeler naar boven en dicht bij de spoel geschwenkt.
Binnendiameter van het bandstaal: Φ 508 mm (de koper levert uiteindelijk)
Buitendeurs van het bandstaal: Φ max = 2000 mm
Breedte van de staalstrook: 70 mm-200 mm
Dikte van de bandstaal: 1-3 mm
Maximaal gewicht van de bandstaal: 4,0 ton
Hydraulische uitbreiding
Pneumatische breuk
2.Rechte kop en knijpvlakkingsmachine
Deze eenheid wordt hoofdzakelijk gebruikt om de nieuwe spoel stalen kopvoer naar de platte eenheid te leiden nadat de ontwaaier eenheid de spoel naar de werkplek brengt.
Vermogen van de motor met rechte kop: AC1.5KW
verwerkingsdruk:7Mpa
De niveaueenheid met 2 rollen knijp en 5 rollen niveaueenheid.
de diameter van de knijprol:Ф140mm
Diameter van de evenwichtige rol:Ф110mm
knijp- en niveaumotor:15 kW
3.Scherenen Lasmachine
Functie:
Het wordt gebruikt om parallel de staart van de staalstrook, die net in de accumulator is gegaan, en de kop van de strook die uit de openrol komt, te snijden en deze vervolgens samen te lassen.
Structuur:
Hydraulisch scheeren en handmatig lassen Stripstaalbreedte: 70 mm-200 mm
Dikte van de bandstaal: 1-3 mm
Centratie: handmatig

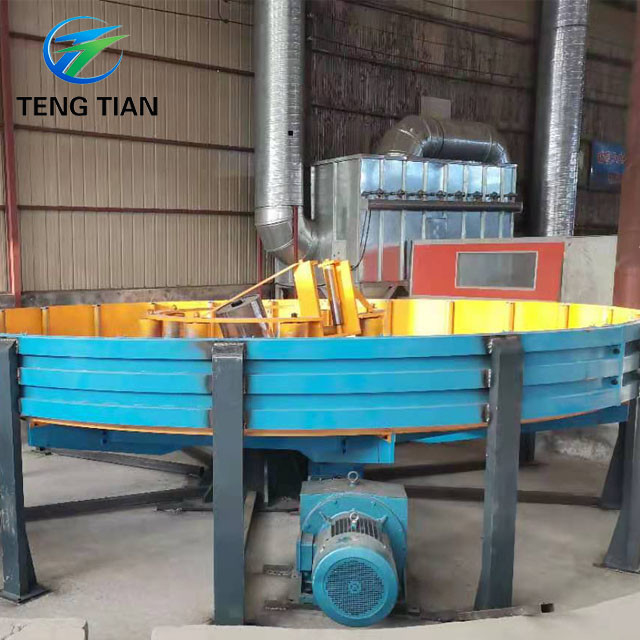

4.SPiral accumulator
|
|
- Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.
- Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.
- Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.
- Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat
|
| werkstijl: |
wisselcirkel |
draagmateriaal snelheid |
Vmax=240m/min |
| Voordeel: |
Meer materiaal
Geen staking.
|
Klemvorm |
Pneumatische
6Mpa
|
| dikte van de stalen spoel |
1-3 mm |
Diameter |
4 m |
| breedte |
70-200 mm |
|
|
| Vermogen van de elektromotor van de pers & carry |
AC 22 kW |
| de elektromotor van het accumulatorframe |
AC 37 kW |
|
