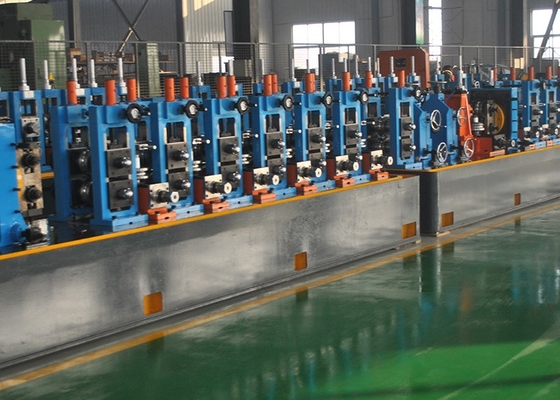

Hoogfrequente gesweisde buisfabriek Ronde vierkant rechthoekige hoogfrequente buisfabriek Weerstandsweld

Hoofdparameters en specificaties:

• Materiaal Specificaties:

conform met de norm YB189-64

Materiaal: laagkoolstofstaal en laaggelegeerd bouwstaal

Mechanische eigenschappen: σb≤520Mpa,σs≤365MPa

bandbreedte: 160 ∼ 400 mm

banddikte:1.5·4.5 mm

Innerlijke diameter van de spoelen:φ508 φ610 mm

Buitenste diameter van de spoelen:φ1500φ2000mm

Gewicht van de spoel: ≤ 10,0 T

• Specificatie van gelaste buizen

Ronde buisdiameter: φ40 φ127 mm

Vierkant buisgrootte: 40×40-100×100 mm

Ronde buisdikte:1.5·4.5 mm

Dikte van de vierkantpijp:10,5-4,5 mm

Lange afwerking van de buis: 4 ‰ 12 m

Snijnauwkeurigheid: ± 1,5 mm

Snelheid van vorming:75X45 80m/min;100X100 60m/min

Elektriciteit, water en luchtvoorziening

• Werkplaats vereist:

6 m breed, 100 m lang, ten minste 5 m hoog van de plafondrails tot de grond.

• Productieproces:

Loading van de spoel → Onrolling → Snijden en lassen → Horizontale spiraal accumulator → Vormen, HF lassen, afkoelen, afstemmen, rechtzetten →snijzaag → Verpakken → opslag

• Hoofdparameters van elke eenheid.

• dubbele kegel HydraulischDeeltjes

De openrol is van de structuur van een kegel. Het bestaat uit twee hoofdonderdelen: het hoofdlichaam en de vaste basis. Het hoofdlichaam is uitgerust met een pneumatisch systeem om te voldoen aan de behoeften van uitbreiding,het samentrekken en remmen van de mandrels.hydraulische uitbreiding en pneumatische aandrijving

• met een breedte van niet meer dan 50 mm,

Deze eenheid wordt hoofdzakelijk gebruikt om de nieuwe spoel stalen kopvoer naar de platte eenheid te leiden nadat de ontwaaier eenheid de spoel naar de werkplek brengt.

Vermogen van de motor met rechte kop: AC1.5KW

verwerkingsdruk:7Mpa

De niveaueenheid met 2 rollen knijp en 5 rollen niveaueenheid.

de diameter van de knijprol:Ф180mm

Diameter van de evenwichtige rol:Ф120mm

knijp- en niveaumotor:15 kW

• automatische scheer- en lasmachine

Scheren en lassenwordt gebruikt om de onregelmatige uiteinden van de banden te snijden en vervolgens de banden te verbinden door te lassen.

• horizontale accumulator

Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.

voedingsapparaat

Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.

(2) Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.

Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat.

(4)technische parameters

werkstijl: vaste cirkel

diameter:5.0M

Voordeel: opslag van meer materiaal, geen strippen op de staaloppervlakte

dikte van de stalen spoel:10,5-4,5 mm;

breedte:160-400 mm

draagmateriaal snelheid:Vmax=120m/min

rechtstreeks elektrisch motorvermogen van de pers & draag: 30 kW

de elektromotor van het accumulatorframe: 55 kW

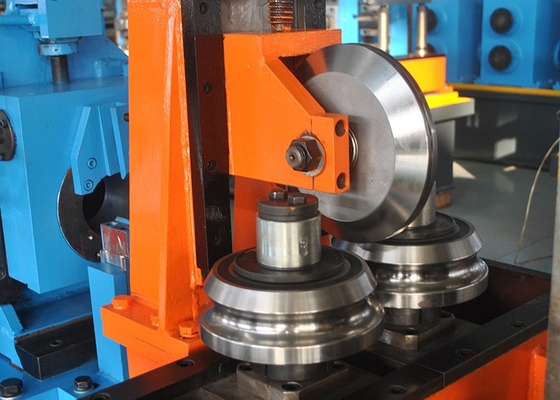

• Vormings- en groottemolen

De molen voor het vormen en afmeten van rollen gebruikt het principe van rolvorming en hoogfrequente inductiesweis.De strip wordt gevoed in de vormmachine door de voeding apparaat in de molen en de vorming roller voortdurend draaien en druk de strip in de vereiste vormDoor de huid en het verwante effect wordt de hoogfrequente stroom geconcentreerd op het lasgewricht dat snel wordt verwarmd en de lastemperatuur bereikt.

vormingssnelheid: 75X45 ∼80m/min; 100X100 ∼60m/min

afwerking ronde buisdiameter: 40 tot 127 mm

afwerking ronde buisdikte:10,5-4,5 mm

afwerking vierkant buisgrootte:40*40-100*100 mm

afwerking van de vierkante buisdikte:10,5-4,5 mm

hoofdmotor: DC 160KW+160KW

Deeltjes:

De staalstrook wordt door de verticale voedingsbak gerold in een vijf rollen platter en vervolgens in de vormstaander en in het vormgedeelte in een ronde vorm gebracht.

Voor de vervaardiging van elektrische apparaten:

De drukrol is om de rand van de buis die is verwarmd tot de lastemperatuur te persen, door rollen te persen die een bepaalde druk geven om het lasdoel te bereiken.

Een laspersknipper wordt gebruikt voor het schrappen van de lasnaad en het verwijderen van de buitenkant van de slijm.Schrapers kunnen worden ingesteld en hebben de snelle lift functie door camEr zijn twee dragerrollers onder de messtand, om de overstroming van het schrapen te dragen, en achter de kralenmaaier met een horizontale steun voor het polijsten.

 Waterkoeling:

Materiaal: las van stalen platen

Sproeibuis: plastic

afmetingsdeel

De ronde buis na het dimensioneren deel in de vereiste diameter en vorm

• koudzaag

gebruikt om de buizen automatisch op de juiste lengte te snijden, mits de buizen continu met hoge snelheid van de molen afgeleverd worden.

Ronde buisdiameter:Φ40-130 mm,dikte:1.2-5.0 mm, Q235 OF onder de graad.

• Transittabel

Na het snijden, loopt de eindpijp op de transitafel, dan gebruik je de automatische eenheid om het in een stapel bureau te zetten.

• Automatische stapelmachine

1 technologische proces

Dubbel op rollen → automatische stapler → zijdelingse transportwagen → handmatig binden

2,Samenstelling van de apparatuur en beschrijving van de functie

Samenstelling van de apparatuur

• Mould:materiaalCr12
