machine voor het maken van stalen buizen

Machine voor het maken van stalen buizen 12-76 mm Hoogfrequente lassen 6m/min

Productdetails:

Plaats van herkomst:	hebei
Merknaam:	Tengtian
Certificering:	CE, ISO9001, BV
Modelnummer:	i50

Gedetailleerde informatie

Plaats van herkomst:

hebei

Merknaam:

Tengtian

Certificering:

CE, ISO9001, BV

Modelnummer:

i50

Uncoiler:

Eenrichtingsontwikkelmachine

Staalstrook kan laden:

pijpgrootte bereik:

φ12-φ76 mm

Dikte:

0,5-2 mm

Max. Productiesnelheid:

0-6m/min

Vaste snijlengte:

6-8m

Garantie:

Een jaar

Lassentype:

Hoge frequentie lassen

Markeren:

High Light

Markeren:

cnc-machine voor het maken van stalen buizen

krachtige stalen buismachine

krachtige machine voor het vervaardigen van stalen buizen

Handelsinformatie

Min. bestelaantal:

1 reeks

Prijs:

$100000 to $1 million

Verpakking Details:

De uitvoer waterdichte en Zeewaardige verpakking.

Levertijd:

60 het werkdagen

Betalingscondities:

L/c, t/t

Levering vermogen:

50 reeksen/jaar

Productbeschrijving

Machines voor het maken van stalen buizen 6m/min

Belangrijkste specificaties

Aantekening	Waarde
Onroller	Eenrichtingsontwikkelmachine
Capaciteit van staalstroken	3T
Grootte van de buis	φ12-φ76 mm
Dikte	0.5-2 mm
Max. productiesnelheid	0-6m/min
Vaste snijlengte	6 tot 8 m
Garantie	Eén jaar
Tipe las	Hoogfrequente lassen

Inhoud van het pakket

Model	Eenheid	Qty	Specificaties
TTSS-I50 buismachine	verzamelen	1	Diameter: Ф12-76 mm Dikte: 0,5-2,0 mm Versnelling: 0-6 m/min. Doppelmotor:Siemens Hoofdmotor: voor 11 kW, achter 7,5 kW Inverter:DaYuan Brand MCB: merk Schneider Automatisch slijpsysteem Metalen zaag snijden Sterkere houder
Argonverwarmer	verzamelen	1	Capaciteit: minder dan 2,0 mm 500A
F12.7 mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F19.05 mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F25.4 mm rollen	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F32mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F38,1 mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F50.8 mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F62 mm rollen	verzamelen	1	Materiaal: Cr12MoV 54 stuks
F76mm rollensets	verzamelen	1	Materiaal: Cr12MoV 54 stuks

Machinecomponenten

Onroller

Eenrichtingsontwikkelmachine
Staalbandcapaciteit: 3T
Handmatige uitbreidingsmandel
Maximale spoelbreedte: 250 mm
Maximale spoel OD: 1800 mm
Coil ID: 350-510 mm

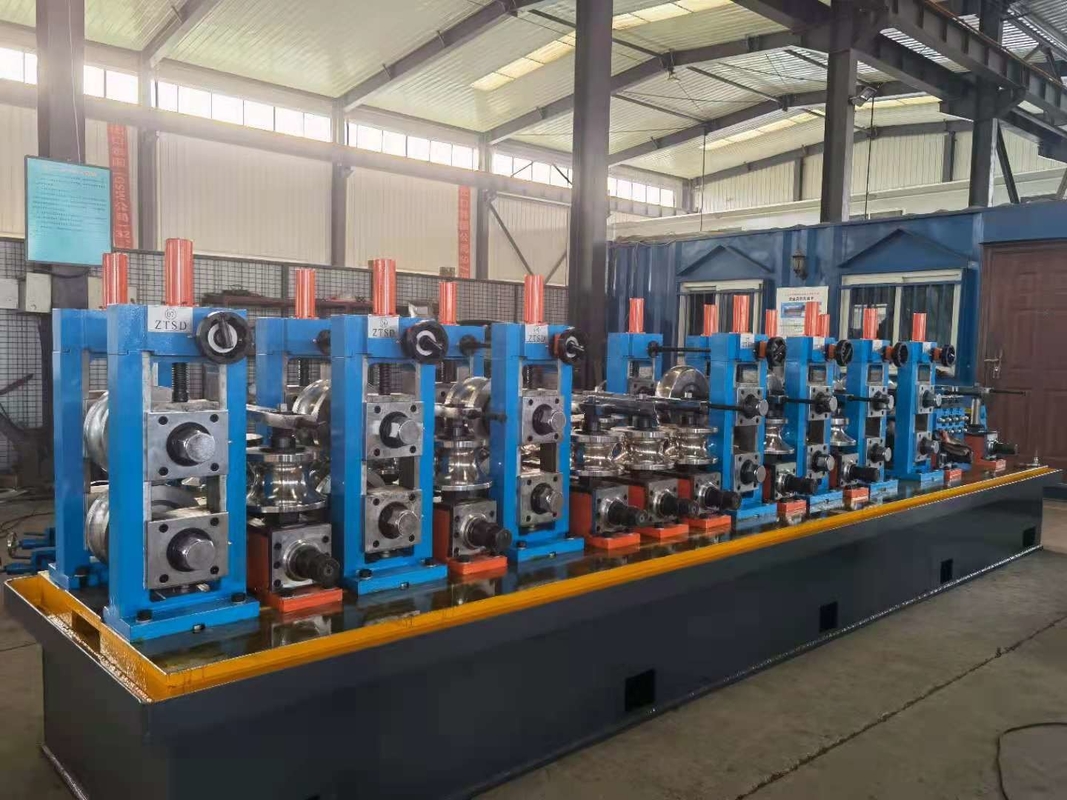

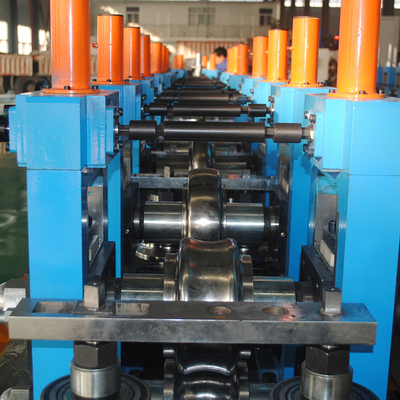

Vormingseenheid

Gidshouder: 1 set
Horizontale standplaatsen: 7 sets (Materieel: HT200)
Verticale stands: 7 sets (Materieel: HT200)
Horizontale as O.D.: Ф50mm
Verticale as O.D.: Ф30mm
Fixed ratio reduction box: 1 set
Machinebed: 1 set
Universaal aansluitingssysteem voor aandrijfas: 1 set
Siemens aandrijvingsmotor: 1 set
Verticale schachtklemrol: 5 stuks

Systemen voor het lassen

Verticale standen: 2 sets (Materieel: HT200)
TIG-lassen: 1 set
Lasdikte minder dan 2,0 mm

Automatisch buitenmalen

Slijpkoppen: 3 sets (2 lineaire perspectief, 1 scheef perspectief)
Slijpmotoren: 3 sets
Machinebed: 1 set
Verticale standen: 2 sets
Koelsysteem: 1 set
Pijp voor de waterkringloop: 1 set

Afmeting en rechtlijning

Horizontale standen: 4 sets (Materieel: HT200)
Verticale standen: 4 sets (Materieel: HT200)
Turks hoofd: 1 set (as O.D.: 30 mm)

Aandrijfsysteem

Fixed ratio reduction box drive system: 1 set
Machinebed: 1 set
Universaal aansluitingssysteem voor aandrijfas: 1 set
Siemens aandrijvingsmotor: 1 set

Snijdsysteem

Automatische setvoeding en cirkelzaag afsnijden: 1 set
Beheersysteem: 1 set
Hoofd voor het snijden van een cirkelzaag: 1 set
Snoeischijf: 1 set
Kassesnijmachine: 1 set
Machinebed: 1 set
Pijpteller: 1 set

Uitlopen tafel

Automatische uitlooptafel: 1 set
Cylinder: 1 pc
Formatie-schakelaar: 1 pc

Elektrisch besturingssysteem

Elektrisch besturingssysteem voor de buizenmachine: 1 set
Stopknop

Technische parameters voor rolvormen

Materiaal: Cr12MoV
Rigiditeit: ≥HRC60-63
CNC-bewerkingen
Vervaardigingsproces:
- Snijwerk
- Zaag
- Regelmatig machineproces
- Drill
- CNC-machines
- Vervaardiging
- Verwijder
- In- en buitenslijpproces
