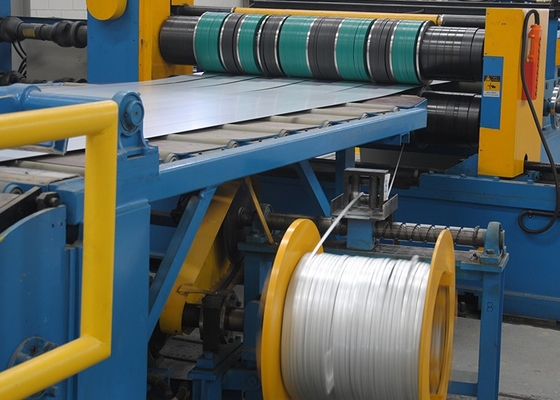

ZTL-13X1600 Snijmachine voor laag koolstofgehalte HRC-staal

ZTL-13x1600 Sluitlijn Laag koolstof HRC Steel Slitting Machine



Belangrijkste technische parameter



1. Materiaalspecificatie

Spoelbreedte 600-1600 mm

Spoelgewicht ≤35 t

Binnendiameter φ610/φ760mm

Buitendiameter φ1500-φ2200mm

2. Specificatie voor eindproduct

Slitternummer (uitgesloten rand)

Binnendiameter φ610/φ760mm spoelgewicht 35T

Buitendiameter φ1500-φ2200mm

Breedte Precisie ± 0,15 mm (dikte 0,75-3,0) ± 0,20 mm (dikte 4-13) Burr-nauwkeurigheid ≤5%板厚 Plaatdikte

Nieuw mes of de juiste meskloof

3. Slittersnelheid 10-40 m/min

4. Data uit apparatuur

(1) Kracht

Spanning 380V

Frequentie 60Hz

Geïnstalleerd vermogen ca.350 kW

(2) Luchtkracht

Druk 0,4-0,8 mpa

Luchtvraag 3m3/min (staat van compressie)

(3) Lijnrichting geconfronteerd met de bedieningsconsole, van links naar rechts (Customer Chose)

5. Schilderen volgens de vereiste van de koper

Samenstelling van apparatuur 1600x13



		Nee.		Naam			Hoeveelheid				Opgemerkt
		1		Spoel laadauto			1		Set
		2		Ongekwisselaar			1		Set
		3		Drukleidingsapparaat			1		Set
		4		Klem en leveler			1		Set
		5		kruisknipper			1		Set
		6			Centreren verticale rol		1		Set
		7		schijfsnijder			1		Set
		8		Edge Rewinder			1		Set
		9		Paneel omdraait de accumulator
		10		extensioneerapparaat
		11		spoelder			1		Set
		12		Coil -auto lossen			1		Set
		13		hydraulisch systeem			1		Set
		14		elektrisch systeem			1		Set
	15		Ankerbouten en accessoires			1		Set



Apparatuurstructuur Beschrijving



1Laadauto:

1.1 Opslagrek:

Functie: bewaar de tape en spoel tijdelijk voor continue toegang tot het apparaat. Plaats de spoel op het materiaalbereidingsrek met een kraan en transporteer de spoel door een trolley naar de ongebruikt.

Vaardighedenvereiste:

Tape en haspelopslag: 2 groepen

Buitendiameter van de spoel: φ1500 ～ φ2200 mm

Rolbreedte: 600 ～ 1600 mm

Maximaal rolgewicht: 35 t



1,2auto laden:

Functie: gebruikt om stripspoelen voor te bereiden en de spoelen naar het midden van de decoiler te sturen.

Structuur: het bestaat uit autorichaam, loopapparaat, hefapparaat en transmissieapparaat.

Vaardighedenvereiste:

Buitere diameter van stalen spoel: φ1500 ～ φ2200 mm

Binnendiameter: φ610, φ760 mm

Breedte: 600 ～ 1600 mm

Reissnelheid van trolley: ～ 5 m/min

Reisafstand van trolley: ～ 6m

Transmissiemotorvermogen: AC3 KW

Heffen hydraulische cilinderdiameter x slag: φ220 × 900 mm

Werkdruk van het hydraulisch systeem: 8-10 MPa

Bovenste stuwkracht: 37T (10MPa)

Maximaal rolgewicht: 35 t

2,Croiler:

Functie: het wordt gebruikt om de stalen spoel te dragen, de roterende stalen spoel werkt samen met de rechte drukrol en de schop om de stalen spoel te demonteren. Lijn het midden van de stalen spoel uit met de middellijn van de eenheid. De decoiler heeft een micro-brake-apparaat om te voorkomen dat de spoel terugwint en losmaakt tijdens het uitsluiten van noodsituaties. Wanneer de coilingauto de stalen spoel naar het midden van de ongebruikt, de linker- en rechter taps toelopende koppen van de ongekapitalisatie, ondersteunt en de stalen spoel klemt, en vervolgens de motor van de opruimer samenwerkt met de drukrol en het mes om de stalen spoel te openen en de kop van de stalen strip naar de knelpunt te sturen. In de leveler, nadat de stalen riem in de snelkniveau is ingevoerd, wordt de koppeling van de ongebruikt geopend en de remmen van de microremapparaten. Als het midden van de stalen strip niet samenvalt met de middellijn van de eenheid nadat de stalen strip de snelkniveau binnenkomt, kunnen de linker- en rechterin taps toelopende koppen van de crailer naar links of rechts worden verplaatst om het midden van de stalen strip op de middellijn van de eenheid uit te lijnen. De linker en rechter taps toelopende koppen van de decoiler kunnen ook naar links of rechts gaan met een enkele kop.

Structuur: Dubbele kegel kop links en rechter transversaalapparaat, dubbele kegel hoofdkast, micro remapparaat, transmissieapparaat en basis.

Vaardighedenvereiste:

Buitere diameter van stalen spoel: φ1500 ～ φ2200 mm

Binnendiameter van stalen spoel: φ610, φ760mm

Breedte: 600 ～ 1600 mm

Dikte: 4 ～ 13 mm

Kegelkopbewegingsmodus: hydraulische aandrijving

Kegelkop mobiele hydraulische cilinderdiameter: φ125/φ90 mm

Kegelkopvorm: hydraulische expansie en contractie

Kegelkopuitbreiding en contractie Hydraulische cilinderdiameter: φ140/φ100 mm

Ontwikkelende hoofdmotor: AC4KW

Uitwikkelsnelheid: ～ 5,5 m/min

Remmethode: schijfrem

Remmodel: 3 × ADH205 -rem

Koppelingsopen- en sluitingsmethode: luchtdruk

Koppelingscilinderboring: φ100mm

3, Rechte knelspinwerkmachine:

3.1,Rechte kopapparaat:

Functie: het rechte hoofdapparaat en de schop worden gekoppeld aan de decoiler om de stalen riemkop te demonteren en de stalen riem in de revisie-knelspinspinaalmachine te sturen. De schop wordt gekoppeld aan de rechte drukrol om de kop van de stalen strip recht te maken en vervolgens wordt de stalen strip naar de knelrol gestuurd en de schop bevindt zich op het aflatende type.

Structurele vorm: Gantry type rechte kopdrukrolapparaat, schopapparaat, schopzwaaiapparaat en andere onderdelen.

Vaardighedenvereiste:

Breedte: 600 ～ 1600 mm

Dikte: 4 ～ 13 mm

Ontkoppelende vorm: bovenste ontkoppeling

Schep telescopische cilinder: φ110/φ80mm

Blade Swing Cilinder: φ140/φ100mm

Blade Materiaal: 50mn

Drukrolschommelcilinder: φ125/φ90mm

Rolleraandrijving Formulier: Hydraulische motor 1QJM43-4.0

Diameter van drukroller: φ320mm

Rechte rolcilinder: φ125/φ90mm

Bladeapparaat: verticaal mes

3.2knijpen nivelleermachine

Functie: rechte hoofdapparaat, drukroller en schop, werken samen met de decoiler om de stalen stripkop te demonteren en de stalen strip naar de snelknivelsmachine te sturen. De knelrol wordt hydraulisch geperst om de stalen riem te klemmen en de hoofdmotor wordt gedraaid om de stalen riem naar de knelrol te sturen. Nadat de stalen riem de snelkniveau -machine binnenkomt, wordt de nivelleringrol naar een geschikte positie gedrukt om de stripkop te nivelleren. Plat en stuur de stalen strip naar de lasmachine van de schuifbutt en werk samen met de lasmachine van de schuifbutt om het lassen van de schuifbillen te voltooien.

Structuur: het is samengesteld uit verticaal rollerapparaat, knijpen rollerapparaat, nivelleringsrolapparaat, transmissie -apparaat en andere onderdelen.

Vaardighedenvereiste:

Breedte: 600 ～ 1600 mm

Dikte: 3 ～ 13 mm

Knijprollervorm en druk: type twee rollen, hydraulische druk

Knijproller Druk op cilinder: φ14/φ100mm

Knijp de hoofdmotor: AC22KW (regelgeving voor frequentieconversiesnelheid)

Transmissievorm van knelrol en nivelleringsroller: volledig actief op en neer

Knijpen roldiameter x lengte: φ230 × 1700mm

Materiaal van Pinch Roller: 42crmo

Actieve snelknippersnelheid: ～ 7m/min

Nivelleringsrolvorm en naar beneden drukken: bovenste twee onderste drie rollers type, hydraulisch drukken naar beneden

Knijproller Druk op cilinder: φ200/φ140mm

Diameter x lengte van nivelleringsroller: φ200 × 1700mm

Nivelleer roller materiaal: 42crmo

Roll-blussende hardheid en diepte: HRC58-62, Diepte: 5-8 mm

Verticale roldiameter × Hoogte: φ200 × 300 mm

Verticale rolstructuur: I-vormige dubbele verticale rol

Verticaal rolmateriaal: 42crmo

Verticale rolbreedte Stelmotor: 2 × AC2.2KW

Koppelingsopen- en sluitingsmethode: luchtdruk

Koppelingscilinderboring: φ100mm

4, cross-cutting machine (hydraulische afschuiving)



Functie: het wordt gebruikt om de stalen riemkop te snijden, de structuur is een guillotine -afschuifmachine. De transversale machinestructuur is uitgerust met een snel aanpassingsapparaat voor de zijafdeling van de bovenste en onderste snijbladen.

Vaardighedenvereiste:

Shear hoek: 2,5 °

Shear Blade Backlash Aangepastmethode: CAM -excentrieke aanpassing

De grootte van de terugslag van het snijblad: weergave op de wijzerplaat

Het aanpassingsbereik van de speling van het snijblad: 0,1 ～ 1 mm

Effectieve breedte van snijmes: 1700 mm

Snijden mes Sectie Grootte: 850 × 140 × 35 mm

Snijd dikte: 4 ～ 13 mm (Q355)

Materiaal snijden: 6CRW2SI

Hydraulische schuifcilinderboring: φ320/φ180mm

Shear Hydraulische druk: 8 ～ 12MPa

Snijd vorm: bovenste snit

1. Neutrale rol

Functie: voorkom dat de strip wegloopt, met de functie van centreren en breedte -aanpassing. Deze machine wordt geopend en links en rechts gesloten door de verticale rol aangedreven door de oliecilinder, zodat het stripstaal soepel de schijfblaas binnengaat en niet afwijkt tijdens het snijproces.

Structuur: het is samengesteld uit een motorgestuurd verticaal rollerapparaat, een NIP-rollerapparaat en andere onderdelen.

Vaardighedenvereiste:

Breedte aanpassingsbereik: 600 ～ 1600 mm

Strip stalen breedte centreerafstelcilinder: φ125/φ90mm

Verticale roldiameter × Hoogte: φ200 × 240mm

Verticale rolstructuur: dubbele verticale rol

Verticaal rolmateriaal: 42crmo

Verticale rolcentrumovergangsrol Diameter × Hoogte: φ160 × 200 mm

Model van verticale rol voor en achterste flap cilinder: φ63/φ45mm

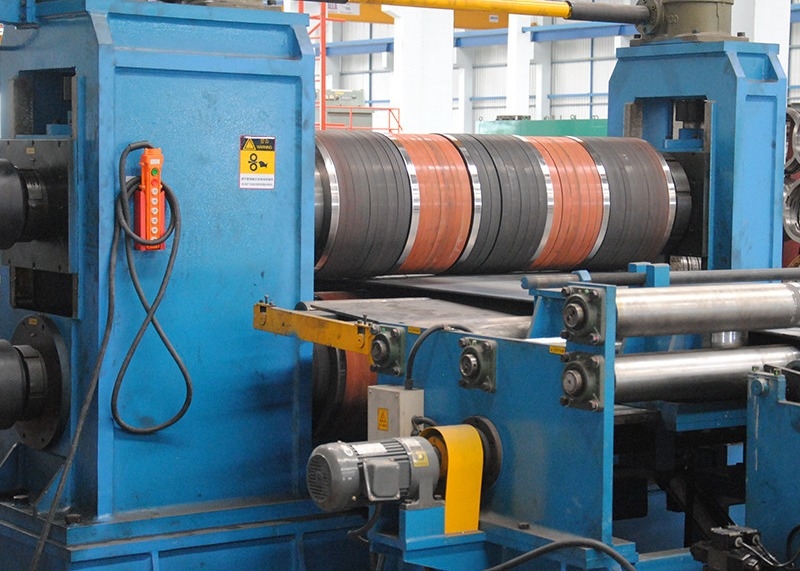

6, schijfsnijder

Functie: deze machine is een van de belangrijkste apparatuur in de slitting -eenheid. Het doel is om wide-band stalen spoelen in smalstripstalen spoelen van verschillende breedtes te snijden en vereiste spaties te bieden voor gelaste pijpeenheden, koude buigeenheden, enz.

Apparatuurstructuur: het bestaat uit schijfsnijderlichaam, transmissieapparaat enzovoort. Het schijfsnijderlichaam bestaat uit drie bogen, die zeer betrouwbare ondersteuning kunnen bieden.

Vaardighedenvereiste:

Diameter van snijas: φ360mm

Gereedschapsas materiaal: 42crmo

Hardheid en diepte van snijschacht blussen: HRC58-62, diepte: 5-8 mm

Shear Blade Specificaties: φ360 × φ600 × 30 mm

Materiaal snijden: H13K

Spacer: 45#staal

Rubberen ring: polyurethaan

Hoofdmotor: DC160 kW, 1500R/min (Z4-250-12)

Hard Tooth Surface Reducer Model: ZSY400-80

Schuifsnelheid: 10 ～ 40 m/min

Depressiestation: Pin Wheel Cycloid Motor AC2KW met wormwielwandschroef Lifter

Cardan -asmodel: SWC315DH2

Gereedschapsveranderingsmethode: Archway nadat de hydraulische cilinder wordt verplaatst

Cilinderboring: φ110/φ80mm

1. Afvalrand coiling machine

Functie: de machine is geïnstalleerd aan beide zijden achter de schijfsnijder en wordt gebruikt om de schrootranden te wikkelen nadat de schijfsnijder in strips is verdeeld.

De machine wordt aangedreven door een koppelmotor om de reductor aan te drijven om de afvalrand te laten wikkelen, waardoor de constante spanning van de koppelmotor volledig wordt gebruikt om het wikkelingsproces glad te maken. Wanneer de wikkeling van de coiling is voltooid, trekt de niet-krachtige zijcilinder zich terug en lozingen terug om automatische ontlading te realiseren.

Vaardighedenvereiste:

Vorm: dubbele kegelhoofd hydraulische opening en sluiting

Kegelkop Opening en sluitingscilinderboring: φ63/φ36 mm

Swing Rod Cilinder Boring: φ50/φ36 mm

Coiling Snelheid: 0-50m/min

Diameter van take-up reel: φ1000 mm

Wikkelrolvermogen: koppelmotor ylj180-160-4

Krimpbreedte: ≤half van de bordbreedte en dikte

8, flapaccumulator

Functie: het wordt gebruikt om de stalen riem op te slaan en het snelheidsverschil tussen de schijfsnijder en de coiler aan te passen.

Vaardighedenvereiste:

Gemiddeld Brug Swing Mode: Hydraulisch

Diameter van hydraulische cilinder: φ110/φ80mm

Looper lengte en diepte: 6800 × 2120 mm

Rollergrootte: φ105 × 1700mm

9, spannerapparaat

Functie: het wordt gebruikt om de gesneden strip te scheiden en de aanpassing van de spanning te realiseren, en het heffen van de pallet voedt de coiler.

Apparatuurstructuur: het bestaat uit een palletapparaat, een dringend rollerapparaat, een verticaal rollerapparaat, een scheidingsapparaat, een spanningsapparaat en een voedingsapparaat.

Vaardighedenvereiste:

Verticale rolbreedte Stelmotor: 2 × AC2.2KW

Verticale roldiameter × Hoogte: φ220 × 200 mm

Verticale rolstructuur: enkele verticale rol

Verticaal rolmateriaal: 42crmo

Spanningsstructuurvorm: Top twee Volgende

Spanning roldiameter x lengte: φ250 mm × 1700 mm

Aantal spanningsrollen: 3 rollers

Spanningsroller materiaal: 42crmo

Roll-blussende hardheid en diepte: HRC58-62, Diepte: 5-8 mm

Spanningsrolreductie: hydraulische druk

Druk op de cilinder: φ140/φ100mm

Voedingsklauterende cilinderboring: φ110/φ63mm

Roldiameter × lengte: φ250mm × 1900 mm

Diameter van separator: φ350 × φ190 × 10 (15) mm

Scheidingsblad Materiaal: 50mn

10, coiler

Functie: de coiler is een van de belangrijkste apparatuur in de slitting -eenheid. Het rolt voornamelijk de strip na het snijden in een spoel en biedt de vereiste breedte van de spoel voor de gelaste pijpeenheid, de koude buigeenheid, enz.

Apparatuurstructuur: deze machine bestaat uit een motor, een reductiemiddel, een rem, een rollend apparaat, een subrollingsapparaat van het portaaltype, een krimpschacht en een haspelondersteunend apparaat. De krimpende as is hydraulisch uitgebreid en gecontracteerd en geklemd.

Vaardighedenvereiste:

Maximale diameter van haspel: φ760mm

Maximaal coiling gewicht: 35 ton

Coiling Snelheid: 10 ～ 40m/min

Hoofdmotor voor coiling: DC250 kW, 1500R/min

Reeluitbreiding en contractie Hydraulische cilinderdiameter: φ250/φ120 mm

Reelkaakvorm: mechanische kaak

Hydraulische cilinderdiameter van het rollend apparaat: φ125/φ90 mm

Plaatsingspositie van de rollende cilinder: beide zijden van de versnellingsbak

Swing hydraulische cilinderdiameter van haspelondersteuningsapparaat: φ125/φ90 mm

Drukarmapparaat: neemt het type van het portaal aan

Achterdrukcilinder: φ125/φ90 mm

11, het lossen van trolley

Functie: de machine is geïnstalleerd onder de haspel van de coiler en samen met het rollende apparaat in de coiler wordt de gesneden stalen spoel uit de haspel gelost en verzonden om te worden opgeheven door de workshopkraan.

Apparatuurstructuur: voornamelijk samengesteld uit wandelmechanisme, beugel, cilinder, geleidrail, enz. Het midden van de geleidrail wordt eenmaal tijdens de installatie ingesteld. Het reizende mechanisme wordt aangedreven door een cycloïde reducer om de trolley te verplaatsen, en de cilinderflens is verbonden met de beugel om het te laten stijgen.

Vaardighedenvereiste:

Reissnelheid van trolley: ～ 5 m/min

Reisafstand van trolley: 3,5 m

Transmissiemotorvermogen: AC3 KW

Heffen hydraulische cilinderdiameter x slag: φ220 × 900 mm

Werkdruk van het hydraulisch systeem: 8-10 MPa

Bovenste stuwkracht: 37T (10MPa)

Maximaal rolgewicht: 35 t

12,,Elektrisch en besturingssysteem

12.1 Omgevingscondities van het elektrische systeem

Omgevingstemperatuur: -10——40ºC

Vochtigheid: 95% zonder condensatie

Voeding: 380/220V

Elektrische regeling: geen sterke trillingen en geen corrosieve gasinstallatie

Instrumentregeling: geen sterke magnetische straling

12.2 Standaardspecificatie voor elektrisch systeem

Voldoen aan GB50171 ---- 92 Elektrische installatie-engineeringpaneel, elektrische regelkast en Secundaire Circuitverbinding Constructie en acceptatiespecificaties.

12.3 Algemene prestatievereisten

De elektrische besturingselementen voltooit voornamelijk de procesregeling en aanpassing van de gehele eenheid en voltooit het proces dat tussen gerelateerde apparatuur in de eenheid wordt vergrendeld om ervoor te zorgen dat de gehele apparatuur voor eenheid overeenkomstige en geordende acties normaal, correct en nauwkeurig kan uitvoeren in overeenstemming met de productie- en procesvereisten.

De elektrische componenten van het elektrische systeem hanteren producten met uitstekende prestaties, en de geavanceerde en betrouwbare elektrische componenten, meters en andere apparatuur die in eigen land, in eigen land, in het hele land zijn gemaakt of vervaardigd met behulp van buitenlandse technologie, en kunnen in het binnenland worden gekocht, worden in het systeem gebruikt in het systeem.

12.4 Elektrische configuratie:

DC Governor: Continental Series

PLC: Siemens

Lagedrukonderdelen: Chint, LG

Bedieningsknoppen: Chint, LG

Elektrische kast: GGD

13,,hydraulisch systeem

Het hydraulische systeem bestaat uit hydraulisch station, klepblok, pijpleiding, enz.

Werkdruk van het systeem: 10; 12 MPA

Nominale druk van de oliepomp: 16 MPa

Debiet: 73,5 l/m tot tot

Working Medium: N46# anti-wear hydraulische olie

Werkende olietemperatuur: 20 ～ 60c ○

Filtratienauwkeurigheid: 30 μm

Koelwaterdruk van hydraulisch pompstation: 5-8 kg/cm2

Koelwaterstroom: 80 ～ 120L/min

Koelwaterkwaliteit: schoon water

Inlaatwatertemperatuur: ≤30 ℃

Het hydraulische systeem hanteert de waterkoelingmethode in de zomer om te voldoen aan de vereisten van normaal bedrijf gedurende 24 uur bij een kamertemperatuur van 40 graden; In de winter heeft het een elektrische verwarmingsfunctie, die voldoet aan de vereisten van -20 graden voor continue werking gedurende 24 uur; De bovenstaande hydraulische componenten lekken geen olie.

Het hydraulische systeem maakt gebruik van binnenlandse hoogwaardige hydraulische componenten en de hoofdregelklep is Beijing Huade. Het hydraulische systeem houdt rekening met de lokale klimaatkenmerken en neemt een waterkoelingsapparaat aan.

De olietank, pijpleidingen en gewrichten hanteren naadloze leidingen en de olietank heeft een warmtedissipatiesysteem, wat handig is voor olievulling en oliemonsters.

De voeding van het hydraulische systeem omvat: hydraulisch station, interne leidingen, tussenliggende leidingen en boordleidingen.
