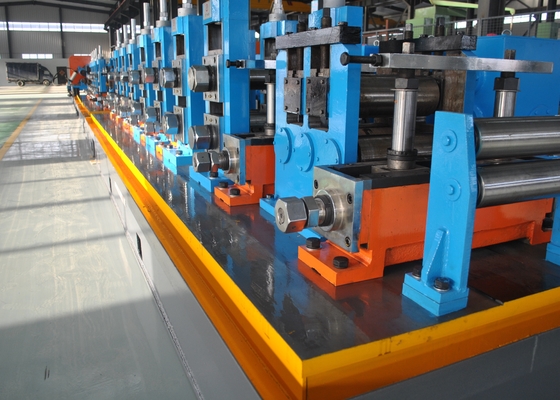

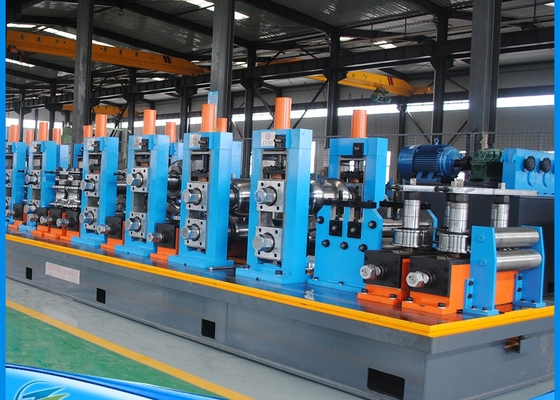

Hoogfrequente gelaste buisfabriek HGF 150X10 7.5" Hf gelaste buisfabriek 70x70-150x150mm

Ik. PRoduce overzicht

HG254 hoge precisie hoge frequentie gelaste pijpleiding productie lijn is voornamelijkde vierkante buisgrootte70x70-150x150mm,,De dikte is van 2,0-10,0 mm.de ronde buis van89-190mmmet een dikte van 2,0-10,0 mm,de vierkante buisgrootte70x70-150x150mm,,Deze productielijn heeft elk apparaat, volledig gebruik van de binnenlandse en buitenlandse vergelijkbare apparatuur, innovatief ontwerp, volledige controle met pc- of computerbesturing,geavanceerde technologieHet is een zeer handig bedrijf en onderhoud, en bereikte het internationale niveau in het begin van de jaren negentig, voor het binnenlandse toonaangevende niveau.

• grondstof,Fhet eindproduct,Process, enUSer configuratie profiel

1.:Voorwaarden van de grondstoffen

(1)Hot of koud gewalste stalen band (voldoen aan GB700-88, GB1591-88)

(2)δs Opbrengstpunt ≤ 345 Mpa, δb Treksterkte ≤ 610 Mpa

(3) Dikte van de strip:

1)Ronde buisdikte:20,0-10,0 mm

2) Vierkante buis dikte 2,0-10,0 mm, rechthoekige buis dikte 2,0-10,0 mm

(4) Stalen bandbreedte: 280-600 mm ((± 0,2 mm)

(5) Inwendige diameter van de stalen spoel: Φ508 mm ~ Φ760 mm(de koper bevestigt definitief)

(6) Stalen spoel diameter: Φ1200-Φ2000 mm(de koper bevestigt definitief)

(7)Maximaal gewicht van de spoel:15,000Kg

2.PIpe-groottebereik

(1)OD:

1) ronde buis: φ89-φ190 mm,

2) vierkant buis: 70X70-150X150 mm,

(2)De dikte van het product:

1) ronde buis:20,0-10,0 mm

2) vierkant- en rechthoekige buizen:20,0-10,0 mm

(3) Lange: 6-15 m

(4)Snelheid:20-50m/min

3.Productproces

Raw material (strip) - Uncoiler - Cutting and Welding- Feeding - Storage material - Passive leveling - Forming rolling--High frequency welding - Remove the weld burr -Cooling -Sizing-- Coarse straightening - Length cut - Collection

4.PRoductprecisie:

Tolerantie van de buisdiameter: ±0,1 mm

5.HF-lassenvermogen:

600 kW

De invoering van de belangrijkste apparatuur

1.Loading auto

De laadwagen wordt gebruikt om de stalen spoel van de laadpositie naar de ontrolplaat te brengen.zodat het binnengat van de stalen spoel nauwkeurig op de mandrel van de uncoiler is geplaatst, de spanning van de openloop, terug naar de oorspronkelijke positie.

2.een hydraulische mandrelDeeltjes

(1) Structuur: hydraulische ontrolmachine met één mandrel

(2)Specificatie

3.Strachtkopmachine

De apparatuur wordt gebruikt om loodstaalstrook soepel in te vlakken.

Er is een drukarm, een schopkop, een scharnier, een open spoel.

4. Pinch leveling machine

(1) Deze machine wordt gebruikt om de kop en het uiteinde van de staalstrook te gelijk te maken, waardoor deze makkelijk te scheeren en te lassen is.

(2)Nivellerende motor: 15 kW

(3) Diameter van de knijprol: Φ210x900 mm, rolmateriaal: 40Cr,

(4) Niveaulroldiameter: Φ160x900 mm, rolmateriaal: 40Cr,

(5) Breedte van het niveau: 280-600 mm

(6)Knipsel/nivelleringsdikte:20,0-10,0 mm

(7) Klem/nivelsnelheid: 0-11M/min

5. met een vermogen van niet meer dan 50 W scheren en lassen

(1) Gebruik voor het snijden en lassen van de kop en de uiteinden van de stalen strip, zodat het productieproces continu verloopt.

(2) Stalen banddikte: 2,0-10,0 mm

(3) Stalen bandbreedte: 280-600 mm

(4) Stalen bandsterkte:

δs Krachtpunt ≤ 345 Mpa δb Treksterkte ≤ 610 Mpa

(5)Snijtype: hydraulisch

(6)Kompressertype: hydraulisch

(7)Soort las: las met gemotoriseerde beweging

(8) Merk: Shanghai CO2 lasser

(9)Hydraulische werkdruk:10Mpa

(10) Materiaal van het blad: H13

6.Hhorizontale accumulator

(1) Deze machine bevindt zich tussen de scheerlasser en de gasheer (vormgroottemolen), en wordt gebruikt nadat een rol van staal is uitgeput, voordat de volgende rol van staal is voorbereid na het ontplooien.scheer- en kontlassen tijd om ervoor te zorgen dat de gastheer (vorming grootte fabriek) continue productie en opslaan van voldoende strip staal.

(2)Motormerk: WANGPAI

(3) Deze eenheid omvat hoofdzakelijk:indruk- en draagmateriaalapparaat,accu-assemblage,wegdraagbare materieel eenheid,elektrische bedieningseenheid.

1)PRes & draagmateriaal apparaat

Druk- en draagmateriaal: het belangrijkste materiaal omvat frame, elektromotor, remunit, cirkelrichting overdracht van vermogen as van de vermindering van de snelheid, druk- en draagrol,drukluchtsysteem van de geleidingsrol, geïnspecteerde snelheidseenheid; het kan de bandstaal leveren aan de accumulator en de gemiddelde tijd zal het de informatie over de draagsnelheid overbrengen naar het elektrische besturingssysteem,Wanneer we eisen stop het materiaal naar deze eenheid te brengenHet kan ook de snelheid aanpassen aan de snelheid van de elektromotor en de snelheid van het materiaal.

2) Accumulatorframe assemblage

Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.

3)Inrichting voor het afsturen van materiaal

Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat.

(4)SVerklaring:

1)Diameter: 12000 mm

2)Dikte van de stalen spoel:2.0-10.0 mm; breedte:280-600 mm

3) Transportmateriaal snelheid:Vmax=100-120m/min

4) Voedingsmotorvermogen: DC 90kw Z4-200-31 (maker:WANGPAI)

5)Motorvermogen van het lichaam van de accu: wisselstroom 11KWX16

6) Opbergtijd: 500-1000 M

• FVervaardiging en afmeting

1)Ruwe vorming(Ontploffing, Cluster)

Voer platte roller, Voeding, Voeding, Vijf rollen passieve leveling,Hhorizontaal,Hhorizontaal, Verticaal, HhorizontaalVerticaal,HhorizontaalVerticaal, verticaal, verticaal

2)Verzorging (Fin-pass)

HhorizontaalVerticaal,HhorizontaalVerticaal,Hhorizontaal, Verticaal

3)Werktafel voor het lassen

Gidsrol, vier rollen knijpen, mechanisch schrapen, polijsten rol.

4 Cwateroppervlak

5)Vergrotingsmachine

Verticaal,Six universele standMR,TWo set kalkoen hoofd

8.Zagen voor het frezen

1.1 Materialen voor buizen:Q235,Q355

1.2Rond: 89-190 mm, Dikte:2.0-10 mm

Vierkant: 89-190 mm,dikte:2.0-10 mm

1.3 Maximale lijnsnelheid: 50 m/min (Snijlengte 9 m, pijpleiding F70 mm en wanddikte 3,0 mm)

1.4 Productierichting van de leiding:

1.5 Hoogte van de lijn:

De hoogte van de vloer tot de bodem van de buis: mm

De hoogte van het oppervlak van het dimensie-onderdeel, waarop de snelheidsmeter moet worden gemonteerd, tot aan de bodem van de buis:

De grootte van de plaats waar de snelheidsmetingsrol wordt gemonteerd:

1.6Snijdlengte van de buizen: 6000-15000 mm

1.7 Snijnauwkeurigheid: ±2 mm (vereiste instabiliteit van de lijnsnelheid voor rollen≤2%)

1.8Aantal borren: Max: 0,2 mm

2.1Aanpassen van servomotoren.

10.600kwHHoogfrequente lasser:sAardbeef)
