Technisch voorstel en offerte
Voor
HG 63x4.0mm Pipe Mill Lijn 2.5”)
Ik.Samenvatting
HG63x4.0 2.5”)de productielijn voor hoogfrequente gelaste buizen wordt gebruikt voor de vervaardiging van gelaste stalen buizen van Φ25mm-Φ63mm, vierkante buizen van 20x20-50x50mm, met een wanddikte van 0,8mm-4,0mm.Na het absorberen van geavanceerde pijpleidingstechnologie van zowel het buitenland als binnenland, onze innovatief ontworpen productielijn en elke eenheid van de productielijn is niet alleen economisch maar ook praktisch.
II.Basis Voorwaarden:
2.1Staalpijpen specificatie
2.11 Ronde buis: φ25·φ63,5 mm Dikte: 0,8-4 mm
2.12 Vierkant buis: 20X20-50X50mm Dikte: 0,8-4mm
2.2Strip staal
2.2.1 Breedte van de band: 70 mm-200 mm Dikte van de band:0.8-4 mm
2.2.2 gegalvaniseerde spoelen en HRC: δb≤500Mpa σs≤355MPa
2.2.3 Stalen bandspoel: Innerlijke diameter: Φ508 mm (eindelijk door de klant bevestigd)
Buitenste diameter: Φ1000mm-2000mm (eindelijk door de klant bevestigd)
2.2.4 Gewicht van de stalen strips: maximaal 4,0 ton
2.3 Elektrische geïnstalleerde capaciteit: ongeveer 650 kW Stroomvoorziening: 380 V, 60 Hz (eindelijk bevestigd door de klant)
2.4Vorming snelheid:Max. 150 m/min
P.S.: Max. diameter & max. dikte komt niet overeen met de max. snelheid
2.5 Grootte van de hele lijn: ca. 80x6m
2.6 Richting van de invoer: uiteindelijke levering door de koper
III.De technische stroom van de productie lijn
Onrolling → Snijkop staart → Strip Steel kopstaart lassen → Spiraler accumulator ((aanbieding van de koper)
→ Vorming → Hoogfrequente inductielassen → Verwijderen van externe bult → Afmeting → Zinkverf ((aanbieding van de koper)→ Snijden→ eindigen → stapelen→ controleren en verzamelen → toegang tot magazijn
IV.De uitrusting en de voornaamste parameters van de Eenheid:
- Dubbel. Kegel Deeltjes(met op de spoel vasthoudend apparaat)
Deze apparatuur heeft een dubbele kegelclamping. De eindopener heeft een persrol. De kop van de kegels van de ontroller sluit de stalen spoel met de functie van kegel.Vervolgens druk rol van de eindopener beweegt naar beneden om de stalen spoel strakkerAls de kop van de stalen spoel naar de peeler draait, wordt de kop van de opener van de peeler naar boven en dicht bij de spoel geschwenkt.
Binnendiameter van het bandstaal: Φ 508 mm (de koper levert uiteindelijk)
Buitendeurs van het bandstaal: Φ max = 2000 mm
Breedte van de staalstrook: 70 mm-200 mm
Dikte van de bandstaal: 0,8-4 mm
Maximaal gewicht van de bandstaal: 4,0 ton
Hydraulische uitbreiding
Pneumatische breuk
2.Rechte kop en knijpvlakkingsmachine
Deze eenheid wordt hoofdzakelijk gebruikt om de nieuwe spoel stalen kopvoer naar de platte eenheid te leiden nadat de ontwaaier eenheid de spoel naar de werkplek brengt.
Vermogen van de motor met rechte kop: AC1.5KW
verwerkingsdruk:7Mpa
De niveaueenheid met 2 rollen knijp en 5 rollen niveaueenheid.
de diameter van de knijprol:Ф140mm
Diameter van de evenwichtige rol:Ф110mm
knijp- en niveaumotor:15 kW
3.Scherenen Lasmachine
Functie:
Het wordt gebruikt om parallel de staart van de staalstrook, die net in de accumulator is gegaan, en de kop van de strook die uit de openrol komt, te snijden en deze vervolgens samen te lassen.
Structuur:
Hydraulisch scheeren en handmatig lassen Stripstaalbreedte: 70 mm-200 mm
Dikte van de bandstaal: 0,8-4 mm
Centratie: handmatig
4.SPiral accumulator
|
|
- Deze eenheid bestaat hoofdzakelijk uit een pers- en draagmateriaalapparaat, een accumulatorassemblage, een draagmateriaalunit, een elektrische besturingsunit.
- Het belangrijkste onderdeel is het frame, de elektromotor, de remeenheid, de cirkelende richting van de krachtas van de verlagingssnelheid, de druk- en draagrol, het drukluchtsysteem van de geleidingsrol, de geïnspecteerde snelheidseenheid;Het kan het strip staal te leveren aan de accumulator en de gemiddelde tijden zal het de draag snelheid informatie over te dragen aan het elektrische besturingssysteem, wanneer we eisen stop dragen van het materiaal naar deze eenheid, het zal stoppen rollen naar de elektromotor en druk & dragen van het materiaal rollen door de pauze,en kon ook de snelheid aan te passen aan de elektrische motor en de eenheid dragen materiaal snelheid dragen.
- Accumulator frame assembly: omvat de elektromotor, frame, inner circle roll, out circle roll en drukrol.Het kan worden gebruikt voor het opslaan van de strip staal materiaal van de pers & dragen eenheid en het kan worden getrokken uit het midden van de stuur-off materiaal rol.
- Verwijderingsmateriaal: omvat frame, leidingsrichtingsrolletjes, leidingsrolletjes van hoge of lagere plaats.Het kan het streep staal te vormen systeem te dragen en de uitvoeren materiaal snelheid informatie naar elektrische besturing apparaat
|
| werkstijl: |
wisselcirkel |
draagmateriaal snelheid |
Vmax=240m/min |
| Voordeel: |
Meer materiaal
Geen staking.
|
Klemvorm |
Pneumatische
6Mpa
|
| dikte van de stalen spoel |
0.8-4.0 mm |
Diameter |
4 m |
| breedte |
70-200 mm |
|
|
| Vermogen van de elektromotor van de pers & carry |
AC 22 kW |
| de elektromotor van het accumulatorframe |
AC 37 kW |
|

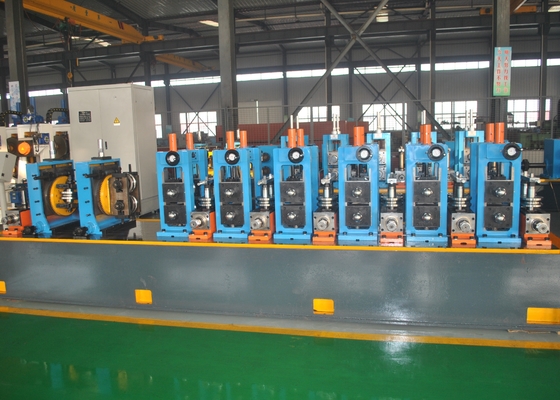

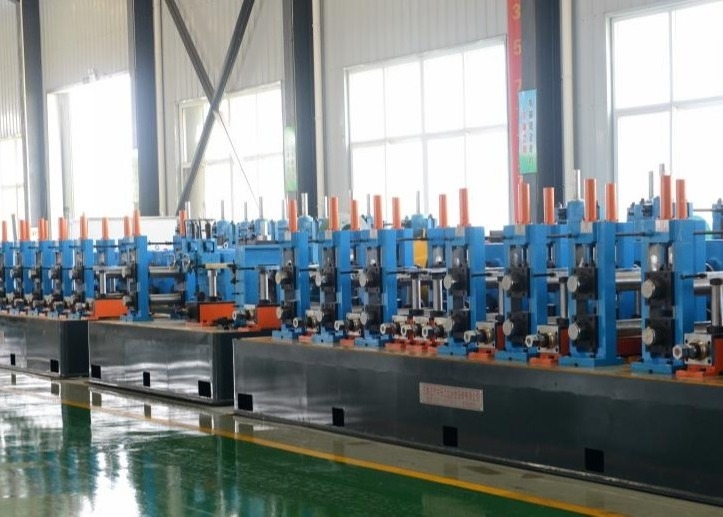

5.Vorming en afmeting Molenvorming Afdeling:
Horizontale rolstand: 7 Verticale rolstand: 9
Verwarmingssectie:
Gidsrolstand; Squeeze Roll Stand; Lasskrappingsstand; Slijpstand; Waterkoeling
Afdeling afmetingen:
Horizontale rolstand: 5 Verticale rolstand: 5
Turken Kop:2 sets (4 rollen type)
HoofdAirconditioningMotor:Voor het vormen van de sectie: 90 kW 1 set ((SIMENS);
Afdeling grootte: 110 kW 1 set ((SIMENS)
Hoofd Verminder:2 sets
Hoofdstructuur en prestaties van apparatuur
Voedingssets
Hoofdzakelijk aan de bovenste en onderste limiet van strip staal, gemakkelijk voor strip uit de lus soepel in de vormmachine, voorkomen strip bobbing op en neer.
Bestaat uit een paar rollen en een linker- en rechterbeugel, het rollenmateriaal is Gr15, hoogfrequente afzuigproces.de linker- en rechterbeugel is de lasstructuur van de stalen plaat
Vier rollen passieve levelermachine
Voornamelijk om de stalen strip af te vlakken, zodat de strip soepel in de machine komt, om te voorkomen dat de strip omhoog en omlaag beweegt
Met behulp van de bovenste 2 onderste 3 vijf rolletjes type structuur, kunnen de bovenstaande twee rolletjes zelfstandig worden ingesteld, respectievelijk om de vrijheid van de bovenste en onderste rol te regelen, het gelijkmakende effect te garanderen,het materiaal van de evenwichtige rol is Gr15, hoogfrequente blussing, blussingshardheid HRC58-62
Horizontale rolstand
Het horizontale rolframe is de belangrijkste onderdelen van de vorm- en maatfabriek,door de strip in de pijpleiding en de garantie van de grootte nauwkeurigheid van de stalen buis wordt gedaan door het
Horizontale rollenstand met portierstructuur, zijdelingse rolwisseling
De diameter van de horizontale rollenas is Ф80mm(model van het vistuig:Terug# 3516,voormalig# 32216)Het materiaal is 42CrMo; hoogfrequente blussing.
Aanpassing op en neer: handmatig.
Onder de onderste rol van de horizontale rol heeft overbelasting bescherming pad, bij overbelasting om de schade van de horizontale rol en lager te verminderen
Bescherm het kussensmateriaal is HT200
Horizontale rol as verhoging rol vaste einde trimming moer, is gunstig voor de productie van dun materiaal aanpassing
Horizontaal rolendekselmateriaal van de oorspronkelijke HT200 in plaats van Q235A, om in het latere gebruiksproces de breuk van de einddeksel te voorkomen.Op de einddekseldichting wordt een oliedichting gebruikt.Om te voorkomen dat de weegschaal en ijzer in het lager, verleng de levensduur van het lager, alle verbindingsbouten van het oorspronkelijke gewone niveau tot 8,8 hoogsterktebouten,om ervoor te zorgen dat in de toekomst de verbindingssterkte en stabiliteit in het proces van langdurig gebruik.
Frame en link tafel GEBRUIKEN vier 8,8 hoge sterkte bol, zorgen voor de rack in de latere productie stabiliteit en nauwkeurigheid
Verticale rolstand
Verticale roll stand is de belangrijkste onderdelen van de vorming en dimensionering molen, de belangrijkste hulp horizontale roller vervorming, voorkomen strip rebound, absorberen van een deel van de rand van de wacht rekken
Verticale rolstand neemt een enkele schroef aanpassingsoperatie, op de rollenwisseling
De diameter van de rollenas is Ф50 mm, materiaal is40Cr, hoogfrequente blussing.
Verticale rollen materialen neemt het gegoten staal, met de spanningsplaat apparaat op de verticale roller, verticale roller met bovenste en onderste aanpassing moer,de hoogte kan worden "afgestemd",Om de productie van dun materiaal zoals het beklimmen van een heuvel aan te passen
Gidsstand voor het lassen van naad
Het hoofddoel van de schommelgids is het controleren van de grootte van de openingshoek en de richting van de schommel.
weld, de las nauwkeurig in de extruderrol, om de laskwaliteit te garanderen, kan het gidsrolframe plus of minus 20 graden langs de rotatie van de pijpaxis zijn, omhoog en omlaag en rond.
De diameter van de as φ55 ((versnellingsmodel# 7511)
Squeeze Roll Stand
Squeeze Roll Stand is voornamelijk de hoge frequentie verwarming buis billet extrusie in gelaste buis, is een belangrijk onderdeel van de garantie las kwaliteit,de structuur van het extruderend rolframe is gelijk aan die van de verticale rol
Squeeze Roll Shaft Dia. is Ф60mm(model van het vistuig #7512)Het materiaal is 40Cr; hoogfrequente blussing.
Bewerking van de grond na ruw draaien en vervolgens voltooiing van het draaien, na voltooiing van het draaien behandeling met hoge frequentie, slijpen na hoge frequentie
Verwijder externe burr Device
Het wordt gebruikt voor het schrappen van de lasnaad en het verwijderen van de buitenkant van de schroef. Het bestaat uit twee snijmachines om afwisselend te gebruiken.Schrapers kunnen worden ingesteld en hebben de snelle lift functie door camEr zijn twee dragerrollers onder de mesresting om de overtrekking van het schrapen te dragen.
Waterkoeling
Het wordt gebruikt om het lasgebied af te koelen om ervoor te zorgen dat de stalen buizen precies worden gestreken.
Vergrotingsmachine
Ruwe rechtstellingsmachine(kalkoenkop)
Een andere naam is Turks hoofd en vermeld in het laatste deel van de grootte molen, wordt het gebruikt om de buis grof recht te strippen.Het is samengesteld uit twee sets van vier-rol straightening en het hoofd kan draaien en aan te passen voor rechts en linksHet maakt gebruik van een driepunts weg naar een rechte staalpijp.
Montage van de cardanaas
Het wordt gebruikt om versnellingsbak en horizontale rolstand te verbinden, het verbindt ook hoofdversnellingsbak en
Verlengingsversnellingsbak.transmissieasDat is het.voordeligVoor het gebruik, onderhoud, vervangen en matchen, heeft het ook een overbelasting beveiligingsfunctie voor horizontale stand.
Verminderingsversnellingsbak
De eenheid reducer adopteert secundaire schroef boog versneller. Elke reducer bestaat uit een paar spiraal boog versneller en twee op cilindrische versneller. Het voordeel van de snelheidsvermindering versnellingsbak is stevig en duurzaam,lage onderhouds- en vervangingskosten. gebogen versnellingsmateriaal:20CrMnTi
6.Koudzaag- Ik heb je nodig.
| |
Het wordt gebruikt om de pijp automatisch op de juiste lengte te snijden, mits de pijp continu met hoge snelheid van de molen afgeleverd wordt.
| aandrijvingsmotor |
Servomotor van 15 kW (Japan Yaskawa); |
| Snijmotor |
22 kWvariabele frequentieSiemens.
|
| Voedingsmotor |
Servomotor van 4,4 kW (Japan Yaskawa)
|
| Voerzaagmodus |
Pneumatische |
| Vaste lengte |
6-15 m |
| Vaste lengte nauwkeurigheid |
± 2 mm |
| Maximale snelheid |
150 m/min |
|
7.UitvoerrolTabel (22(m)en het omdraaiapparaat van de buis
| |
Het wordt gebruikt voor het dragen van buizen na het snijden met een koude zaag.
De pijpleiding wordt door een ronde roller naar de plaats van het leegmaken gebracht en vervolgens begint het verzamelen.
|
8.GGeneesheer40- Goed.WVaste toestand hoge frequentie Lasmachine
Maker: sanzheng
Beschrijving van de uitrusting
1.1Technische parameter van 400 kWlasser
Ik...geïntegreerde lasserGGP-400/0.3-CC:
- Nominaal vermogen: 400 kW
- Nominaal gelijkstroomvermogen: - Ik ben niet bang.d=400 kW
- Nominale gelijkstroomspanning::UdN=450V
- Nominale gelijkstroom: IdN= 890A
- Totaal rendement: η≥85%
- Uitgangsvermogen:Uit> 400 kW
- Ontworpen frequentie: f=250~300 kHz
- MOSFET-omvormer: 100 kW×4
- Lijninvoerkabel: 185 mm2×2 pc/fase
Wwaterkoeler:
- Het gebruik van een warmtewisselaar water-water
- Koelcapaciteit: 140 kW
- Nomenclatuurvermogen van de lijnpomp: 7,5 kW
- Werkstroom van de lijnpomp: 50 m3/h
- Lift van de pomp in lijn: 32 m
- Volume van de tank voor zacht water: 0,55 m3
- Vermogen van de warmtewisselaar:2
- Inlaattemperatuur van buitensluitwater: ≤ 35°C
- Inlaatdruk van het water: 0,25 ± 0,45 MPa
