Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Lopende Snelheid: | 1.0~3.0mm | Strookbreedte: | 56~160mm |
---|---|---|---|
Mechanische Eigenschappen: | σb≤520Mpa, σs≤340MPa | Rolgewicht: | 5T |
Lassentype: | Hoge Frequentielassen | Het vormen van Snelheid: | 20~100m/min |
ronde pijpdiameter: | φ16~φ50mm | Pijp-scherpe Precisie: | 0~3mm |
Hoog licht: | de molen van de precisie erw pijp,de molen van de het ontwerp erw pijp van de broodjespas,erw de productielijn van de pijpmolen |
Ontwerprichtlijn:
●Verbeter operationele prestaties en productieprestaties;
●Verbeter het milieu en de veiligheid van de verrichtingen;
●Verbeter productstabiliteit;
●Verbeter productproductiviteit;
●Druk broodjeskosten.
Volgens de het ontwerpen richtlijn die van het verbeteren van het werkende karakter & het milieu en de veiligheid & het veroorzaken van karakter, de kosten van de rol drukt om hoog rendement te waarborgen, HG50-keurt de productielijn de stijl van het dubbel-straalgat van ontwerp goed.
Het in overeenstemming zijn met de YB189-64-norm
(1) Materiaal: Laag koolstofstaal en laag legerings bouwstaal
(2) Mechanische eigenschappen: σb≤520Mpa, σs≤340MPa
(3) Strookbreedte: 56~160mm
(4) Strookdikte: 1.0~3.0mm
(5) de rol van de Staalstrook: Binnendiameter van Rollen: φ480~φ520mm
Buitendiameter van Rollen: φ1000~φ1800mm
(6) Rolgewicht: ≤2T
(1) Ronde Pijpdiameter: φ16~φ50mm
(2) Muurdikte van Pijpen: 1.0~3.0mm
(3) Vaste Scherpe lengte: 4~12m
(4) pijp-Snijdende Precisie: 0~3mm
20~100m/min
(1) Macht:
Machtsvolume van de Lijn Approx.600KW
Krachtbron 380V/50Hz/3phases
(2) Omloop Koelwater:
Stroom: 30T/h~40 T/h
Poolvolume: 60m3
(3) Samengeperste Lucht
Stroom: 5m3/min
Druk: 5~7kg/cm2
brede 8m, 100m snakken, minstens 5m hoog van Plafondsporen aan Grond.
Uncoiler is van de structuur van dubbele uitbreiding en cantileverdoornen. Het bevat twee belangrijke delen: hoofdlichaam en de vaste basis. Het belangrijkste lichaam is uitgerust met pneumatisch systeem om de behoeften tevreden te stellen om zich uit te breiden, van de doornen aan te gaan en te remmen.
OD van rol | Φ1000-1800mm |
Identiteitskaart van rol | Φ480-520mm |
Dikte van strook | 1.03.0mm |
Breedte van strook | 56160mm |
Gewicht van enige strook | Max2T |
Uitbreidingstype | handverrichting |
Onderbreking | Het pneumatische drijven |
Structurele vorm: het bed van het scheerbeurtlassen, snuifje het voeden apparaat, verdubbelt centreerapparaat, dubbel scherend scherend systeem, scherend plaatsysteem, lassend grondplaat drijfsysteem, enz.
Strookbreedte | 56160mm |
Lassendikte | 1.03.0mm |
Scherp Type | Automatische scheerbeurt |
Lassenwijze | Automatisch lassen |
Hydraulische druk | 8-10MPa |
Werkende Cyclus | Max.180 seconden |
Deze eenheid is hoofd omvat in press& draagt materieel apparaat, assembleert de accumulator, draagt van materiële eenheid, elektrische controleeenheid.
druk & draag materieel apparaat: het kan het strookstaal aan accumulator leveren en de gemiddelde tijden het zal overbrengen dragen snelheidsinformatie aan elektrisch controlesysteem, wanneer wij eisen het einde het materiaal aan deze eenheid draagt, zal het broodje aan de elektrische motor tegenhouden en press& draag materieel broodje door de onderbreking, en kon ook de snelheid aanpassen om elektrische motor te dragen en de eenheid draagt materiële snelheid.
Het accumulatorkader assembleert: Het kan aan opslag worden gebruikt het materiaal van het strookstaal van press& eenheid draagt en het zou kunnen zijn trekt van het centrum ver*zenden-van materieel broodje.
Ver*zenden-van materieel apparaat: Het kan het strookstaal dragen aan vormsysteem en verzenden uitvoert materiële snelheidsinformatie aan elektrisch controleapparaat.
specificatie:
het werk stijl | veranderingscirkel |
draag materiële gaande snelheid | Vmax=240m/min |
voordeel | Meer materiaal, Geen staking |
Snuifjevorm | Pneumatisch, 6Mpa |
de dikte van de staalrol | 1.03.0mm |
breedte | 56160mm |
opslaggebied | 3,0 m2 |
de elektrische motormacht van de pers & draagt | 11KW |
de elektrische motor van het accumulatorkader | 22KW |

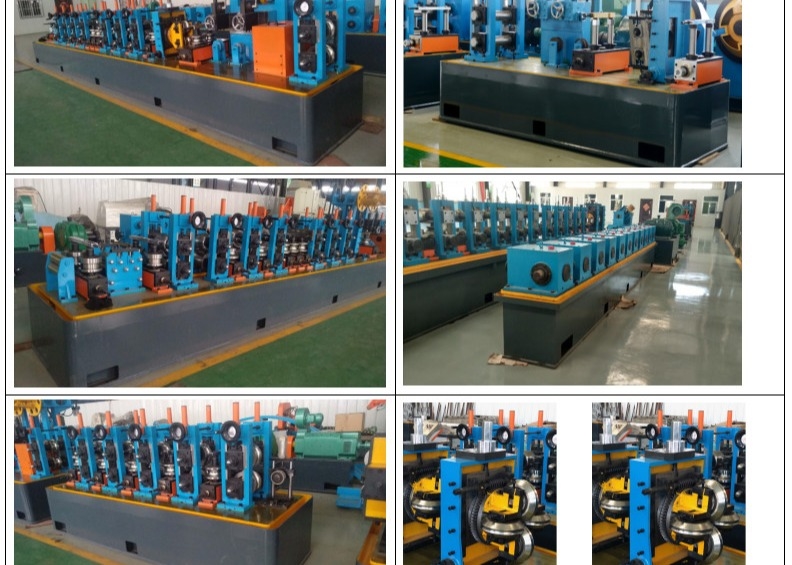

De het vormen zich & het rangschikken eenheid is het essentiële materiaal aan de lijn van de pijpmolen. Deze eenheid verblijft door de theorie van het broodjeskader. Het kon proces één of andere buis van het specificatiestaal door geen-contactlassen voortzetten, dat wat strookstaal aan deze eenheid draagt en het laat die het kaderbroodje overgaat tot ruwe kaderbuis, en samen dan de elektrische vloeistof op de oppervlakte van het buislassen neemt om de hogere buistemperatuur te behandelen om lassen door het dringende broodjeslassen, en dan na het koelen, vormt het rangschikken en flattener voor product aan te passen wat uw de vraagbuis is.
Het vormen van Pijp OD. | Ronde: Φ16-50mm |
Het vormen van de Dikte van de Pijpmuur | 1.03.0mm |
Het vormen van snelheid | Max.100m/min |
Aantal. van het vormen van tribunes, horizontaal | 7 |
Aantal. van het vormen van tribunes, verticaal | 10 |
De Tribune van het gidsbroodje | 1 |
De Tribune van het samendrukkingsbroodje | 1 |
Malende Broodjestribune | 1 |
De Schavende Snijder van dienst | 2 reeksen |
Horizontaal nr van het rangschikken van tribunes, | 5 |
Aantal. van het rangschikken van tribunes, verticaal | 5 |
Turkenhoofd | 2 reeksen met enig hoofd |
Schachtdia. en materiaal van horizontale broodjestribune | Φ60mm, Materiële 40Cr |
Schachtdia. en Materiaal van verticale broodjestribune | Φ40Material 40Cr |
De snijdersmachine is het belangrijkste materiaal in de productiepijp, en het gebruikte om allerlei kaderbuis automatisch precies te snijden. Betreffend aan het gebruiken van hoog nauwkeurig STD controlesysteem en machinessysteem, heeft deze eenheid precies het goede afmetingsvoordeel, en het beste voordeel van de machinesoverdracht, zodat zijn de snel capaciteit en de nauwkeurige verwerking dit eenheidsvoordeel.
Machineparameters:
(a) Aandrijvingsmotor: 15KW servomotor
(B) het Snijden motor: 15KW veranderlijke frequentie
(c) Maximum lineaire snelheid: 100m/min.
(D) Snijdende lengtewaaier: 4 12meters ~
(e) Snijdende lengtenauwkeurigheid: ±1.5mm (de schommeling van de Lijnsnelheid overschrijdt geen 2%)
(F) het Voeden richting: volgens klant vereis
(g) het Volgen snelheid: Zelfde zoals buismolen (20-100m/min)
(h) Equiment-functie: Automatisch, hand, heeft het de functie van het kortknippen van heerser
De gebeëindigde pijpen lopen langs de Doorgangsrol en om automatisch op de Bank worden bewogen. Dan pakt de eenvoudige Verpakkingsmachine de pijpen in hexagon vorm in.
Motor: 3kw
Lengte: 18m
Materiaal: Cr12
Hardheid van rol: HRC58-62
De diepte van dooft het verharden: ≥ 10mm
Ruwheid van oppervlakte: Ra≤0.8um
(1) 200KW-Hoge Frequentielasser in vaste toestand, 380V/220V, 50Hz
(2) Ontwerpparameter
●Nominale macht: 200kW
●Geschatte gelijkstroom-macht: Pd=200kW
●Geschat gelijkstroom-voltage: UdN=450V
●Geschatte gelijkstroom-stroom: IdN=1350A
●Voedingefficiency: η≥85%
●Outputmacht: Pout>200kW
●Ontwerpfrequentie: f=200KHz±50KHZ
●MOSFET omschakelaar: 120kW×6
●Outputvorm van groefmanier:
Geen transformator van het outputlassen, secundaire resonantie
(3) distributievereisten
●Nominale macht: 200kW
●Geschatte gelijkstroom-macht: Pd=200kW
●Geschatte machtsfactor: COSφ≥0.9
●Distributiecapaciteit: S≥800kVA
●De dienstvoltage: 380V/50Hz
●In de lijnstroom: I=1050A
●Inkomende kabel: twee 240mm ² koperkabels worden tegelijkertijd gebruikt, vier draadsysteem in drie stadia
●Water - waterwarmtewisselaar
●De interne druk van het omloopwater: 0.15~0.25MPa
◆De interne stroom van het omloopwater: 50m ³ /h
◆De temperatuur van de waterafzet van binnen doorgevend water: ≤40℃
◆Binnen het doorgeven het watertemperatuur van de waterterugkeer: ≤45℃
●Warmtewisselaargebied: ≥25m ²
●De externe stroom van het omloopwater: ≥65.4m ³ /h (KOPERSlevering)
◆Externe de inhamtemperatuur van het omloopwater: ≤35℃
◆De druk van het opnamewater: 0.20~0.3MPa (ongeveer 2.0~3kg/cm ²)
Lassentype: Inductie
TYPE: Water-Water koelsysteem
- Verzending binnen 4 maanden na ontvangstbewijs van beneden - betaling
- 30%: De totale hoeveelheid beneden - de betaling zal door T/T aan de Verkoper binnen 15 dagen na de ondertekening van het Contract worden betaald. Het Contract komt dan in effect.
- 70%: Vóór verzending door L/C.
Pre-sales de dienst:
·Wij kunnen beelden van het gebeëindigde materiaal vóór verzending verstrekken om de authenticiteit van onze producten te verzekeren.
·Als de overheid niet de verkoper toestaat om China te verlaten en naar het land te gaan van de klant voor materiaal het zuiveren, zullen wij online verre raad aan de ingenieur van de koper, geven en zullen het beste van de verkoper een duidelijke en volledige lay-out doen verstrekken om de koper te helpen met materiaal installatie en het opdragen.
·Als de Chinese overheid de verkoper kan toestaan om China te verlaten en naar het land te gaan van de klant voor materiaal het zuiveren, zullen wij daar ingenieurs zoals hieronder beschreven sturen:
Materiaal dat bij de koper, het technische de dienstenpersoneel bij scène het zuiveren, onderhoud, materiaal opdragen, opdragen, verrichting en onderhoudsinstructie aankomt, verantwoordelijk voor technische opleiding voor van het materiaalverrichting en onderhoud personeel van de koper.
De het zuiveren tijd is één maand, binnen één maand betaalt de kopersbehoefte voor het ingenieurssalaris USD 150,00 één dag één persoon, de levering atrtickets voor retour, ook behoeftelevering de lokale kosten, zoals voedsel, ruimten en transformatie. Als gepast aan de kopersreden, vertraag de het zuiveren tijd, betaalt de kopersbehoefte voor de ingenieur USD 150,00 één persoon één dag.
Aantal materiaal opdragende ingenieurs: Minstens drie.
De naverkoopdienst:
Gebruikt in gebruikers verblijf door de regels, onder normaal werkend materiaal, sinds 12 maanden vanaf de datum van de aankomst van het materiaal, zoals positief effect op de kwaliteit aan gebruik, leidt de delenschade tot materiaal kan niet het normale werk, zal de fabriek de reparatie of de vervanging kosteloos geven. De het zuiveren tijd is één maand, binnen één maand betaalt de kopersbehoefte voor het ingenieurssalaris USD 150,00 één dag één persoon, de levering atrtickets voor retour, ook behoeftelevering de lokale kosten, zoals voedsel, ruimten en transformatie. Als gepast aan de kopersreden, vertraag de het zuiveren tijd, betaalt de kopersbehoefte voor de ingenieur USD 150,00 één persoon één dag.
Aantal materiaal opdragende ingenieurs: Minstens drie.
●Instructiehandboek (op het tijdstip van een maand vóór levertijd wordt verstrekt die)
●Inspectiecertificaat (in de levertijd wordt verstrekt die)
●Ladingsorde (in de levertijd wordt verstrekt die)
●Lay-outtekening (op het tijdstip van een maand vóór levertijd wordt verstrekt die)
●De Tekening van de grondbasis (op het tijdstip van een maand vóór levertijd wordt verstrekt die)
●Elektroprincipediagram
●Algemene Assemblagetekening van elke eenheid van de lijn
●Deeldiagram van Kwetsbare Delen
