De Buis Decoratieve 30m/Min Steel Pipe Production Line van de Hfwprecisie

HG17 Gelaste Pijpproductielijn met hoge frekwentie







HG17 de Gelaste Pijpproductielijn wordt met hoge frekwentie ontworpen om gelaste pijpen van ronde pijp 14mm17.3mm, dikte 2mm, en misvormde pijpen van de overeenkomstige grootte te produceren. Goedkeurend het ontwerp van de broodjespas, kan de productielijn gelaste staalpijpen met goede kwaliteit vervaardigen het machinaal bewerken en hoge precisie het assembleren.

Volgens de het ontwerpen richtlijn die van het verbeteren van het werkende karakter & het milieu en de veiligheid & het veroorzaken van karakter, de kosten van de rol drukken om hoog rendement te waarborgen, HG17-keurt de productielijn de stijl van het dubbel-straalgat van ontwerp goed.



• Hoofdparameters en Specificaties:

• Materiële Specificaties:

(1) In overeenstemming zijnd met de YB189-64-norm

(2) Materiaal: Laag koolstofstaal en laag legerings bouwstaal

(3) Mechanische eigenschappen: σb≤520Mpa, σs≤365MPa

(4) Strookbreedte: 4555mm

(5) Strookdikte: 2mm

(6) Binnendiameter van Rollen: φ480~φ520mm

Buitendiameter van Rollen: φ1000~φ1800mm

Rolgewicht: ≤1.5T

• Gelaste Pijpspecificatie:

• Ronde pijp: 14mm17.3mm 2mm

(2) Vaste Scherpe lengte: 412m

(3) pijp-Snijdende Precisie: 03mm

• Het vormen van Snelheid: 30-80m/min
• Macht, Water & Luchtlevering

1	Macht	Krachtbron	380V/50Hz/3phases
2	Omloop Koelwater	Stroom	15T/h~20 T/h
		Poolvolume	20m3
3	Samengeperste Lucht	Stroom	5m3/min
		Druk	3~5kg/cm2





‚Proces voor de productielijn

De rollading → die het →Cutting ontrollen en →Horizontal Spiraalvormige Accumulator → lassen die, HF-lassen, het Deburring die, het Koelen, het Rangschikken, koud-Knipsel →STD rechtmaken zag →Transmitting → Verpakkings→ Opslag vormen zich





‚Elke machineparameters

1, Uncoiler



Uncoiler is van de structuur van dubbele uitbreiding en cantileverdoornen. Het bevat twee belangrijke delen: hoofdlichaam en de vaste basis. Het belangrijkste lichaam is uitgerust met pneumatisch systeem om de behoeften tevreden te stellen om zich uit te breiden, van de doornen aan te gaan en te remmen.

Er zijn twee doornen op het belangrijkste lichaam. Elke doorn bestaat uit vier-bar aaneenschakelingen die zich konden radiaal tegelijkertijd bewegen. Worden de vier-bar aaneenschakelingen in twee groepen gepast op twee respectievelijk schachten. Aangedreven door luchtcilinder, zich radiaal uit aan breiden zij en gaan. Wanneer één doorn zich ontrolt, andere op de andere eindcontracten om een nieuwe rol te laden en het te ondersteunen door uitbreiding, die dan met schildwapen op de doorn wordt gepast om de rol los te maken tijdens zich het ontrollen te verhinderen. Wanneer de het ontrollen zich verrichting van de doorn in het werken wordt gebeëindigd, trek neer de plaatsende speldschacht en draai de doorn voor 180°manually. Dan duw de speldschacht terug naar zijn plaatsende groef. Nu is de nieuwe rol in de het werk positie. De cycli herhalen op deze wijze.

OD van rol	Φ1000-2000mm
Identiteitskaart van rol	Φ480-520mm
Breedte van strook	1417.3mm
Dikte van strook	2mm
Gewicht van strook	Max1.5T
Uitbreidingstype	Hydraulisch breid me uit
Onderbreking	Het pneumatische drijven





de scheerbeurt en de lasser van 2.Automatic worden gebruikt om de onregelmatige einden van de stroken te snijden en dan de stroken te verbinden door lassen.



Strookbreedte	1417.3mm
Lassendikte	2mm
Scherp Type	automatische scheerbeurt
Lassenmodel	automatisch lassen
Hydraulische druk	12MPa
Werkende Cyclus	Max.4M







3, Spiraalvormige Accumulator

Deze eenheid is hoofd omvat in press& draagt materieel apparaat, assembleert de accumulator, draagt van materiële eenheid, elektrische controleeenheid.

druk & draag materieel apparaat: Het is hoofd omvat kader, elektrische motor, remeenheid, vermindert de omcirkelende de machtsas van de richtingsoverdracht van snelheid, drukt & draagt broodje, het systeem van de druklucht van gidsbroodje, geïnspecteerde snelheidseenheid; het kan het strookstaal aan accumulator leveren en de gemiddelde tijden het zal overbrengen dragen snelheidsinformatie aan elektrisch controlesysteem, wanneer wij eisen het einde het materiaal aan deze eenheid draagt, zal het broodje aan de elektrische motor tegenhouden en press& draag materieel broodje door de onderbreking, en kon ook de snelheid aanpassen om elektrische motor te dragen en de eenheid draagt materiële snelheid.

Het accumulatorkader assembleert: omvat de elektrische motor, het kader, het binnencirkelbroodje, uit het cirkelbroodje en drukbroodje. Het kan aan opslag worden gebruikt het materiaal van het strookstaal van press& eenheid draagt en het zou kunnen zijn trekt van het centrum ver*zenden-van materieel broodje.

Ver*zenden-van materieel apparaat: omvat uit kader, de broodjes van de gidsrichting, gidsbroodje van hoge of lagere plaats. Het kan het strookstaal dragen aan vormsysteem en verzenden uitvoert materiële snelheidsinformatie aan elektrisch controleapparaat.

technische parameters:

het werk stijl: de diameter van de veranderingscirkel: 2.5M

voordeel: opslagmateriaal meer, geen staking aan de oppervlakte van het strookstaal.

de dikte van de staalrol: 2mm;

breedte: 4054mm

draag materiële gaande snelheid: Vmax=200m/min

hydraulische oliedruk: 7Mpa

de direct elektrische motormacht van de pers & draagt: 7.5KW

de elektrische motor van het accumulatorkader: 15KW

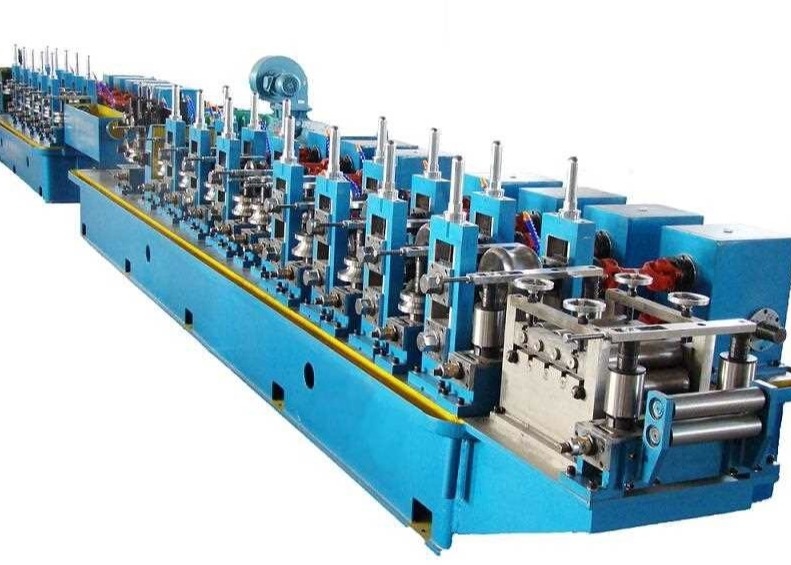

4, Vormt & Rangschikkend Molen



Het vormen van & het Rangschikken van Molen keuren roltype goed die principe en inductielassen vormen met hoge frekwentie. De strook wordt gevoed in de het vormen zich machine door het het voeden apparaat in de molen en de het vormen zich rol roteert en drukt onophoudelijk de strook in de vereiste vorm. wegens de huid en het verwante effect, is de stroom met hoge frekwentie geconcentreerd op de lasverbinding die snel wordt verwarmd en de lassentemperatuur bereikt. De buisnaad is gelast onder de druk van samendrukkingsrollen. De gebeëindigde gelaste buis met vereiste grootte kan verkregen na het koelen, het rangschikken en het primaire rechtmaken.



Het vormen van Pijp OD.	Ronde pijp 14mm17.3mm
Het vormen van de Dikte van de Pijpmuur	2mm
Het vormen van snelheid	30-80m/min
Aantal. van het vormen van tribunes, horizontaal	8
Aantal. van het vormen van tribunes, verticaal	11
Horizontaal nr van het rangschikken van tribunes,	5
Aantal. van het rangschikken van tribunes, verticaal	5
Turkenhoofd	2sets
Schachtdia. en materiaal van horizontale broodjestribune	Φ55mm, Materiële 42CrMo
Schachtdia. en Materiaal van verticale broodjestribune	Φ35mm, Materiële 42CrMo
De Schavende Snijder van dienst	2 reeksen
Hoofdmotor	75kW 2 Reeksen







5, Koudzaag









Het wordt gebruikt die de pijp aan lengte automatisch precies te snijden op voorwaarde dat de pijp onophoudelijk van de molen bij hoge snelheid wordt geleverd.

Aandrijvingsmotor: 11KW servomotor (Japan Yaskawa);

Scherpe motor: 7.5KW veranderlijke frequentie, Siemens

Voermotor, servomotor 2,2 kW (Japan Yaskawa)





















6. Broodjeslijst, Bank & Verpakkingsmachine

De gebeëindigde pijpen lopen langs de Broodjeslijst en om automatisch op de Bank worden bewogen. Dan pakt de eenvoudige Verpakkingsmachine de pijpen in hexagon vorm in.

De eenvoudige verpakkingsmachine bevat container en pneumatisch gedreven groeperingsmateriaal.

Motor van Broodjesbank: 3KW.





















7,150KW hoge frequentielasser In vaste toestand





Ⅰ. Technische Parameters

Outputmacht: Pout>150kW

Ontworpen frequentie: f=400~450KHZ

①Ontworpen parameters

• Nominale macht: 150kW
• Geschatte gelijkstroom-macht: Pd=120kW
• Geschat gelijkstroom-voltage: UdN=450V
• Geschatte gelijkstroom-stroom: IdN=250A
• De gehele efficiency: η≥85%
• Steenbolk >150kw
• MOSFET omschakelaar: 60kW×2
• De outputwijze van de tankkring: geen output van de lassentransformator, secundaire resonantie

②De vereisten van de machtsdistributie

• Nominale macht: 150kW
• Geschatte gelijkstroom-macht: Pd=120kW
• Lijn-in machtsfactor: COSφ≥0.85
• De capaciteit van de machtsdistributie: S≤180kVA
• Voedingvoltage: driefasen380v/50hz (het materiaal kon bij voltage 380V±10% werken)
• Lijn-in stroom: I=220 A
• Lijn-in kabel: elke fase keurt 185mm2-koperkabel, driefasenlijn 4 goed







Ⅱ. Lijst van Hoofdcompoments

S/N	Beschrijving	Specificatie	Fabrikant
1	Raad	Zelf-maakt	Mingshuo
2	SCR	KP800A/1400V met water gekoeld	Jinzhou Huajing
3	Diode	KP800A/1400V met water gekoeld	Jinzhou Huajing
4	Filtercondensator	4700μF/450V	Japan HITACHI
5	MOSFET	IXFN38N100 38A/1000V	Duitsland IXYS
6	Snelle terugwinningsdiode	DSEI2×61-12A 60A/1200V	Duitsland IXYS
7	Tankcondensator	0.65μf/500V	Chengdumaike/feixing lianfa
8	Schakelaarvoeding	15V	Taiwan mw
9	Ferriet magnetische kern	E type	Xi'an Sanlian
10	HMI	PWS6600 5,7 ' ‚	Hitech van Taiwan
11	Vlak-golfreactor	1000A/2×0.33mH	Mingshuo
12	Beschermende reactor	200A/200uH	Mingshuo
13	Omloop zacht waterkoelingssysteem	Water-water koeler	Mingshuo
14	PLC	S7-200	Siemens
15	Schakelaar, relais, AC schakelaar		Grote muur
16	Knopen, aanwijzingslampen		GESCHIKT Shanghai



8, Rol:

Het materiaal: Cr12 slijtageweerstand met hoge weerstand, goede
