Opbrengststerkte van grondstof: | σs≤345Mpa | Treksterkte van grondstof: | σb≤560 Mpa |
---|---|---|---|
Lopende Snelheid: | 14mm | De breedte van de staalstrook: | 270800mm |
Vierkant hol sectiestaal: | 30x30-100x100 | Garantie: | Één jaar |
Lassentype: | Hoge Frequentielassen | Snelheid: | 0-80m/min |
Hoog licht: | de molen van de koolstof erw pijp,de vierkante molen van de erwpijp,Rechthoekige Erw-Pijpmolen |
Dit materiaal moet om de aan vereisten van de internationale markt, volgens onze die eenheid die van de bedrijflw reeks voldoen met FF wordt gecombineerd technologie vormen, ontwikkelde de automatische vierkante en rechthoekige lijn van de buismolen.
Ⅰ,
De belangrijkste kenmerken van het materiaal:
In een zeer korte periode om de aanpassing van de rol te beëindigen, vermindert het uiterste de tijd van de rolverandering wanneer de producten vervang, dus de efficiency verbeter en de productieve kosten druk;
wegens het materiaal keurt één reeks van gecombineerde vorm goed, producerend de verschillende specificaties van de buis, moet slechts aanpassen, geen behoefte om, het tarief van rolbesparingen bij bovengenoemde 90% te veranderen, waarbij de kosten van de rol worden gedrukt;
wegens het materiaal keurt de motor automatische aanpassing goed, waarbij het aantal arbeiders is verminderd, druk de loonkosten, verminderde de intensiteit van de arbeidersarbeid, verbeterde de arbeiders werkomgeving;
De materiaalverrichting is eenvoudig, enkel behoefte om de grootte en de muurdikte van de buizen in de productie te kennen, dan voerde het in de interface in, zal het aanpassing automatisch, dus lagere niveaus van het zuiveren van de technische eisen van het personeel maken.
Met automatische aanpassing, verminderde de input van hulpmiddelen en schade aan materiaal toen verandering het broodje, de levensduur van het materiaal verbetert.
wegens structuur van het samengestelde broodje, punt verminderen het contact tussen het broodje en de strook in plaats van het originele lijncontact, de broodjesslijtage en verbeteren de levensduur van broodje.
Kan een bepaalde specificatie produceren van het openen van koud krommingsstaal, zoals de sectiestaal enz. van U, c-, kunnen de breedte en de hoogte van het product oneindig worden aangepast.
Ⅱ, De waaier van de materiaalproductie:
Type | Specificatie (mm) |
Dikte (mm) |
Productnorm | Materiaal |
Vierkante hol sectiestaal |
30x30-100x100 | 1.5-4.0 |
DIN59411 GB6728-2002
|
Q195-Q345
|
Rechthoekig hol sectiestaal |
30x40-40x100 | 1.5-4.0 | ||
Openingskoude krommingsstaal |
Hoogte Maximum 100 Breedte Maximum 100 |
1.5-4.0
|
Ⅲ,
Het materiaal bestaat uit de volgende delen:
1, Enige Doorn Hydraulische Decoiler
Decoiler is hoofdzakelijk samengesteld uit basis, verhoogt kegel hoofd, hydraulisch systeem, hydraulische rem, tot verhogingen en cantilevertype enige trommel, een kegelhoofd, online één; Hydraulische ncreases, hydraulische rem.
OD van rol | Φ1000-2000mm |
Identiteitskaart van rol | Φ520-610mm |
Breedte van strook | 100400mm |
Dikte van strook | 1.54.0mm |
Gewicht van strook | Max10T |
Uitbreidingstype | Hydraulisch breid me uit |
Onderbreking | Het hydraulische drijven |
2, Beëindigengelijkrichter:
Deze die eenheid is belangrijkst wordt gebruikt om het nieuwe hoofdvoer van het rolstaal in de flattenereenheid te leiden nadat de uncoilereenheid de rol in de werkende plaats brengt.
elektrische motormacht: 1.5KW
verwerkingsdruk: 7Mpa
verminder snelheid: Bw17-4
3, Flattener:
Deze die eenheid is belangrijkst wordt gebruikt om het hoofd en de sleep van het strookstaal af te vlakken en voor het volgende stapknipsel en het scheerbeurtlassen voorbereidingen te treffen om de strookstaal tegengestelde vlakte te verzekeren en recht in het scheerbeurtlassen.
flattener niveau en dringend vermogen:
flattener & het dringende broodje Dia: Φ120
flattener rol Dia: Φ100
flattener niveausnelheid: 11m/min
de stijl van past snelheid aan: geen rang van past snelheid aan
de structuurstijl: het drukken & draagt, rollen vijf flattener eenheid
op & onderaan stijl: hydraulisch systeem
breedte van flattener: 100400mm
flattener dikte: 1.54.0mm
hydraulische cilinder werkdruk: 7Mpa
elektrische motormacht: 11KW
4, Automatisch Knipsel & Lassenmachine
De automatische Knipsel & Lassenmachine wordt gebruikt om de onregelmatige einden van de stroken te snijden en dan de stroken te verbinden door lassen.
Strookbreedte | 100400mm |
Lassendikte | 1.54.0mm |
Scherp Type | Hydraulisch |
Lassenwijze | Automatisch |
Deze eenheid is hoofd omvat in press& draagt materieel apparaat, assembleert de accumulator, draagt van materiële eenheid, elektrische controleeenheid.
Het is hoofd omvat kader, elektrische motor, remeenheid, vermindert de omcirkelende de machtsas van de richtingsoverdracht van snelheid, drukt & draagt broodje, het systeem van de druklucht van gidsbroodje, geïnspecteerde snelheidseenheid; het kan het strookstaal aan accumulator leveren en de gemiddelde tijden het zal overbrengen dragen snelheidsinformatie aan elektrisch controlesysteem, wanneer wij eisen het einde het materiaal aan deze eenheid draagt, zal het broodje aan de elektrische motor tegenhouden en press& draag materieel broodje door de onderbreking, en kon ook de snelheid aanpassen om elektrische motor te dragen en de eenheid draagt materiële snelheid.
(2)
Het accumulatorkader assembleert: omvat de elektrische motor, het kader, het binnencirkelbroodje, uit het cirkelbroodje en drukbroodje. Het kan aan opslag worden gebruikt het materiaal van het strookstaal van press& eenheid draagt en het zou kunnen zijn trekt van het centrum ver*zenden-van materieel broodje.
(3)
Ver*zenden-van materieel apparaat: omvat uit kader, de broodjes van de gidsrichting, gidsbroodje van hoge of lagere plaats. Het kan het strookstaal dragen aan vormsysteem en verzenden uitvoert materiële snelheidsinformatie aan elektrisch controleapparaat.
(4) technische parameters:
het werk stijl: Vaste cirkel
voordeel: opslagmateriaal meer, geen staking aan strookstaal suface.
de dikte van de staalrol: 1.54.0mm; breedte: 100400mm
draag materiële gaande snelheid: Vmax=120m/min
hydraulische oliedruk: 7Mpa
de direct elektrische motormacht van de pers & draagt: 22KW
de elektrische motor van het accumulatorkader: 37KW

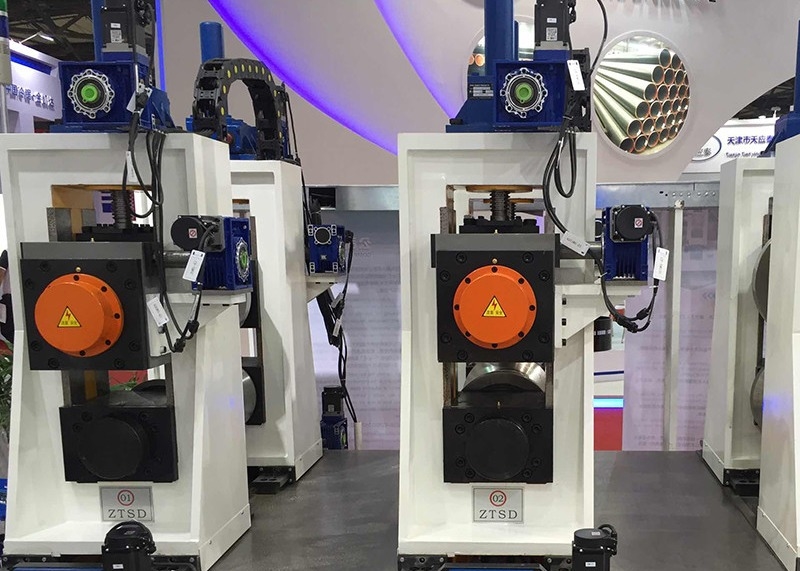

6, Vormt & Rangschikkend Molen
Besta uit het Voeden van rol, Automatisch centreerapparaat, Passieve nivellerende tribune, Horizontale broodjestribune (P1), Verticale broodjestribune (L1), Horizontale broodjestribune (P2), Verticale broodjestribune (L2), Horizontale broodjestribune (P3), Horizontale broodjestribune (P4), Verticale broodjestribune (L3), Horizontale broodjestribune (P5), Horizontale broodjestribune (P6), Horizontale Verticale het broodjestribune van de broodjestribune (P7) (L3), kader Drie van het lege buigen, het lassen richting, vijf broodjesuitdrijving, braambesnoeiing, systeem twee van de braamverwijdering tribune, rollende lichte tribune, koelsysteem, dat verticaal rangschikt rol tribune (DL1), vier roltribune (F1), vier roltribune (F2), 4 rolkader (F3), vier broodjeskader (F4), Turken hoofd (C2), elektrocontrolesysteem, enz.
7, koudzaag:
De koudzaag is het belangrijkste materiaal in de productiepijp, en het gebruikte om allerlei kaderbuis automatisch precies te snijden. Betreffend aan het gebruiken van hoog nauwkeurig STD controlesysteem en machinessysteem, heeft deze eenheid precies het goede afmetingsvoordeel, en het beste voordeel van de machinesoverdracht, zodat zijn de snel capaciteit en de nauwkeurige verwerking, zonder Braam dit eenheidsvoordeel.
Grootte van pijp |
30x30100x100mm 30x4040x100mm |
GEWICHT van pijp | 1.54.0mm |
Vaste Scherpe lengte | 4~12m |
Scherpe Nauwkeurigheid | 0~3mm |
De scherpe motor van het zaagblad |
De motor 22kW van de frequentieomzetting 1 reeksen |
Vervoer drijfmotor | Dien motor 22kW |
Voermotor | Dien motor 5.5KW |
Scherpe Snelheid | Max.80m/min |
Buis het Vastklemmen type | Pneumatisch |
8, Rol:
Materiaal: Cr12Mo1Vi1 schuringsweerstand Met hoge weerstand, goede
