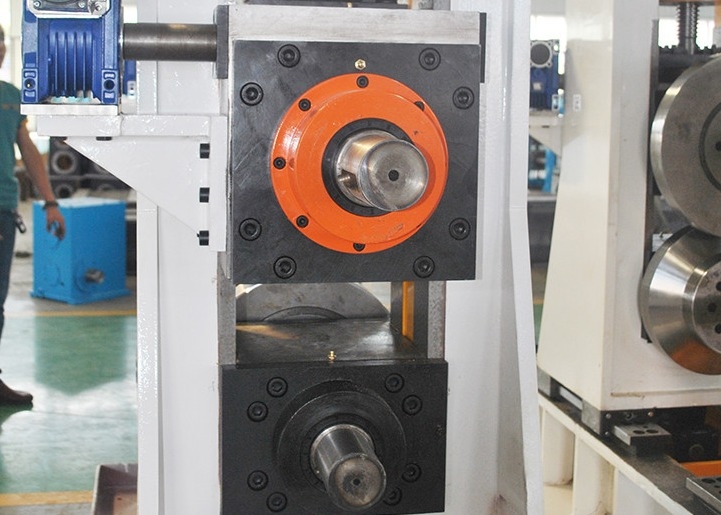

Vierkante Grootte 70x70200x200mm Erw-de Machine van de Buismolen voor Dikte 4.012mm

• : De belangrijkste materiaalinleiding

• ladingsauto





De ladingsauto wordt gebruikt voor maakt tot de staalrol van ladingspositie aan uncoiler.at dezelfde de oliecilinder van de tijdzolder, zodat het binnengat van de staalrol plaatste op de kegel van uncoiler, na de uncoilerspanning, nauwkeurig duw terug naar de originele positie is.







• Één kegel Hydraulische Uncoiler



technische parameters

rol uit diameter: Φ1200-Φ2000mm

rolbreedte: 270800mm

rol maximum gewicht: 16Ton

Diatance van de basisbeweging: 200mm

De enige van de as hydraulische uitbreiding en samentrekking type spoel, de rol is glijdend bloktype, met steun, dubbele schijfrem, twee remmen,

Trommeldiameter: Φ508 mm - Φ760 mm, uncoiler machine heeft een horizontale controlefunctie, kan de algemene breedterichting aanpassen.

Asaandrijving door AC motormacht: 3kw

Met koppelingsapparaat, hydraulische koppeling

uncoiler leid snelheid: 5.3m/min

Van de uitbreidings hoofdvooruitgang en terugtocht cilinder: 1 reeks, systeemdruk: 12Mpa

Uitbreidingscilinder: 1 reeks, systeemdruk: 12Mpa





• rechte hoofdmachine





Het materiaal wordt regelmatig gebruikt voor de strook van het loodstaal in leveler. Er is drukwapen, schop hoofdsamenstelling.

(1) het materiaal wordt regelmatig gebruikt voor de strook van het loodstaal in leveler.

(2) Er is drukwapen, schop hoofdsamenstelling. Het brugtype, ontrolt zich op en neer

(3) onderdruk de cilinder van de wapenolie: Φ160, onderdruk de cilinder van de wapengids: Φ90

(4) onderdruk wapenmotor: 2.2kw, 380V, 60Hz



• snuifje nivellerende machine





1.This de machine wordt gebruikt voor het nivelleren van het hoofd van de staalstrook en end.make het gemakkelijk voor scheerbeurt en lasser.

2.This de machine wordt gebruikt voor het nivelleren van het hoofd van de staalstrook en het eind, maakt het voor scheerbeurt en lasser gemakkelijk.

3.Leveling motor: 22KW

4.Pinch-broodjesdiameter: Φ210x900mm, broodjesmateriaal: 40Cr, y-hgi-e125/90x150-lf3-HL1

5.Leveling-broodjesdiameter: Φ160x900mm, broodjesmateriaal: 40Cr, y-hgi-e160/100x150-lf3-HL1

6.Leveling breedte: 270800mm

7.Pinch/Leveling dikte: 412mm

8.Pinch/leveling snelheid: 0-11M/Min



• automatische scheerbeurt en lasser:





Het gebruik voor scheerbeurt en lassen het staal stip hoofd en ens, verzekert het ononderbroken product van de buismolen.

de dikte van de staalstrook: 4.012mm

de breedte van de staalstrook: 270800mm

de sterkte van de staalstrook: σb≤520Mpa; σs≤350Mpa

scherp type: hydraulisch

komprestype: hydraulisch

lassentype: door motor

hydraulische werkdruk: 10Mpa





• horizontale accumulator





Deze machine is tussen scheerbeurtlasser en gastheer (rangschikkend molen vormen zich), gebruik die voor nadat een broodje van strookstaal wordt uitgeput, vóór de volgende broodjesstrook sinds voorbereidingen getroffen van het ontrollen zich, het scheren en van het uiteindelassen tijd om ervoor te zorgen dat de gastheer die (rangschikkend molen vormen zich) ononderbroken productie en de opslag genoeg strookstaal.



Deze eenheid is hoofd omvat in press& draagt materieel apparaat, assembleert de accumulator, draagt van materiële eenheid, elektrische controleeenheid.

druk & draag materieel apparaat: Het is hoofd omvat kader, elektrische motor, remeenheid, vermindert de omcirkelende de machtsas van de richtingsoverdracht van snelheid, drukt & draagt broodje, het systeem van de druklucht van gidsbroodje, geïnspecteerde snelheidseenheid; het kan het strookstaal aan accumulator leveren en de gemiddelde tijden het zal overbrengen dragen snelheidsinformatie aan elektrisch controlesysteem, wanneer wij eisen het einde het materiaal aan deze eenheid draagt, zal het broodje aan de elektrische motor tegenhouden en press& draag materieel broodje door de onderbreking, en kon ook de snelheid aanpassen om elektrische motor te dragen en de eenheid draagt materiële snelheid.

Het accumulatorkader assembleert: omvat de elektrische motor, het kader, het binnencirkelbroodje, uit het cirkelbroodje en drukbroodje. Het kan aan opslag worden gebruikt het materiaal van het strookstaal van press& eenheid draagt en het zou kunnen zijn trekt van het centrum ver*zenden-van materieel broodje.

Ver*zenden-van materieel apparaat: omvat uit kader, de broodjes van de gidsrichting, gidsbroodje van hoge of lagere plaats. Het kan het strookstaal dragen aan vormsysteem en verzenden uitvoert materiële snelheidsinformatie aan elektrisch controleapparaat.





• het vormen van en het rangschikken van molen:

7.1 nivellerende machine

Functie: nivellerende staalplaat alvorens zich te vormen.

Structuur: 5 broodje het nivelleren, het passieve nivelleren, de wormtoestel van het liftgebruik.

2: Φ210*900mm, 42GrMo; 160*110,14Mpa,

2 broodjessnuifje en het voeden, nivellerende broodjesdiameter: Φ210*900mm, materiaal: 42GrMo,

de moeilijke situatie van het bodembroodje, past de afstand door hydraulische cilinder, de cilinder van de persolie aan: 160*110,

systeemdruk: 14Mpa, met dubbel verticaal broodjesapparaat before and after de nivellerende machine.



7.2 het vormen van machine

De strook wordt gevormd door rol zich vormt om de ideale vorm te bereiken, die uit stevige kromming die gebied, leeg buigend vormend gebied samengesteld is, leidend lassengebied vormen en en gebied beëindigen rangschikken. Het vormen methode: direct vierkant

7.2.1 nivellerende tribuneparameters



Tribunestructuur: De rollen van de vier-broodje tribune worden afzonderlijk aangepast



Tribunemateriaal: ZG310-570 of Q345B-lassen

universele tribuneparameters



Tribunemateriaal: ZG310-570 of Q345B-lassen

7.2.3 lege gebogen tribune



Tribunemateriaal: ZG310-570 of Q345B-lassen



Horizontale broodjesdiameter: Φ200mm, dragende gatendiameter: Φ180mm, materiaal: 42CrMo, Aanmakende behandeling HB220-290-55. oppervlakte verhardende behandeling HRC45-55, Dimensionale nauwkeurigheid Φ 200 f6 (0.05-0.08) de oppervlakteruwheid van 1,6

Hoger broodjesdiameter: Φ100mm



Geen hogere schacht, met twee reeksen van steun zijrol, ondersteunende rol onder de zijrol, regelbare hoogte van het steunen van rol.



De schachtdiameter van het steunbroodje: Φ110mm

7.2.4

Verticale broodjesdiameter: Φ110mm



Open en dichte motor: 5.5kw



De tribune van de samendrukkingsrol is een vijf-rol structuur, is de bodemrol een cilindrische rol, en de hoogte van de rolzetel na wordt het herstellen van de rol aangepast door een kussen toe te voegen. De bilaterale tribunerollen, dragen opgezet binnen het broodje, dubbele steuntype broodjeszetel, worden de openingen van de tribunerollen op beide kanten aangepast door twee respectievelijk motoren. De hogere rol is uitgerust met 2 reeksen. De hogere rol wordt afzonderlijk opgeheven en afzonderlijk verminderd en aangepast. De elektrische aanpassing wordt goedgekeurd. De uitdrijvingsrol keurt gesloten structuur goed, en de positie van verschillende specificaties kan worden aangepast. Zijbroodjes binnenkomende schuine stand 1 graad, zijbroodje in het gebouw van het ontmoeten van de sterkte zo klein zoals mogelijk.



De tribune is afwisselend dubbel mes, Gebruik of tegelijkertijd, houd niet op om de snijder te vervangen



Buitenschroot: dubbel planer type, met braam windend apparaat; Planer die gebruikend hydraulische cilinder, kan snel en boven en beneden boete opheffen - stemmend opheffen; Het externe braammes kan horizontaal aan de verrichting worden aangepast; Een lager ondersteunend rolapparaat wordt verstrekt.



De lasoppervlakte die actie, twee roltype, passief, de hoogte afvlakt van de lagere rol door het toevoegen van stootkussenaanpassing, verandert de productspecificaties zonder de rol te veranderen.



Functie: Koel de staalbuis aan kamertemperatuur voor het verdere rollen en het rechtmaken in de vormende sectie. Voeg waterdichte dekking toe.



Beëindig product aan juiste vorm en maak recht.



De vormende eenheid is samengesteld uit vier gewankelde assen, met zowel hogere als lagere schacht die actief zijn. Twee motoren van gelijkstroom worden 160KW respectievelijk gedreven door reductiemiddel, versnellingsbak en universele schacht, en de rollen zijn gewankeld





Snijd de tegenkomende staalbuis de volgende eindlijst.



Wanneer de ononderbroken werkende walserij de staalpijp aan de vliegende zaag, de sporen van de zaagauto levert en met de pijpsnelheid, de klemmen van het klemblok synchroniseert, en de twee zaag scherpe die systemen op de roterende lijst met de omwenteling van het zaagblad worden geïnstalleerd, die radiaal voer onder de aandrijving van de voerac servomotor maakt. Op dit ogenblik, roteert de roterende lijst ook, en het zaag scherpe systeem maakt samenstellingsbeweging tussen de roterende lijst en zijn eigen voer, en snijdt de staalpijp langs het spoor van de sectievorm van het besnoeiingsstuk. Dan ontspannen de systemen terug in plaats en wachten op de volgende werkende cyclus. Het knipselvoer type van gebruiks het polaire coördinaten.



Lichaamssysteem, zaagmachine, drijfsysteem, roterend schijfsysteem, voersysteem, kaliber, rolapparaat, het apparaat van de snelheidsmeting, hydraulisch systeem, controlesysteem

basisparameters:

vierkante pijpgrootte: 70x70--200x200mm

de dikte van de staalstrook: 4~12.7mm



Het materiaal van de staalstrook: koolstofstaal, pre-Gegalvaniseerde warmgewalste strook, koudgewalste strook



Besnoeiingslengte: 412m



Besnoeiingsnauwkeurigheid: ≤2mm



Scherp type: het dubbele zaagblad, roteert malenbesnoeiing



Het volgen snelheid: zelfde zoals buis mil l (20-40m/min)



Materiaalfunctie: automatisch, hand, heeft het de functie van het kortknippen van lengte

De korte lengte groter dan 6m.



Controletype: de servoplaats van Siemens AC



Het voeden richting: volgens klant vereis



Scherpe motor: servoac14kw



Voedende motor: servomotor AC3.5kw één reeks,

Aandrijvingsmotor: DC45KW



Klemtype: hydraulisch



Het zaagbed, de zaagmachine, het roterende schijfsysteem en het scherpe systeem met onthardende behandeling.



Hoeveelheid 4 van de gidslijn, het merk van Taiwan shangyin of Nanjing





elektrische parameters:

het aanrakings  scherm	HMI	1	Siemens
motie  controlemechanisme	PLC	1	Siemens
Lagers			NSK/SKF
Hoofd elektrocomponenten			Siemens
hydraulische klep
oliepomp
oliecilinder





9)Automatische verpakkingsmachine



Nr.	NAAM	KWALITEIT	NOTA
1	Het Platform van de tekortinzameling	2M	Rol plus pneumatisch hulp duwend materiaal wordt geplaatst dat
2	Afgewerkt productbeweging	4REEKS	Van de snelheidsvermindering de modelk67 (KONE) Servomotor 4.4KW (Japan Yaskawa)
3	Het platform van de laagopslag	8REEKS	Gedoofd en aangemaakte rolreeks,
4	Laagopdringer	4SET	pneumatisch
5	Het mechanisme van de laaglevering	4REEKS	Reductiemiddelen modelk77 (KONE) Servomotor 4.4KW (Japan Yaskawa)
6	Palletiserend lichaam	1REEKS	Twee servomotoren 4.4KW 2SET van WPS155 (Yaskawa)
7	Het vervoeren van rol	1REEKS	DXY22 frequentieomzetting 4KW 112M-4 Siemens Bader
8	Verpakkingsmachine	4REEKS	Met de functie van de watercontrole
9	Overdrachtketen	4SET	Met nadruksysteem
10	Hydraulische post	2SET
11	Elektrisch controlekabinet	1REEKS
12	Rol na het zagen	40M

Functiebeschrijving:

• Tellen, die palletiseren: Nadat het aantal staalpijpen het gespecificeerde aantal bereikt, zal de volledige laag staalpijpen zal naar het materiële kader door het mechanisme van de laaguitloper, volgens het vastgestelde pakkettype worden verzonden, nadat het stapelen wordt voltooid, het volledige pakket van staalpijpen aan het verpakkingsrek worden vervoerd.
• Het vastbinden: De de rollijst is van de pakketoverdracht begonnen, en het gehele pakket van staalpijpen wordt bewogen uit de het palletiseren post en overgebracht naar de het vastbinden post; de automatische verpakking en het handlassen worden voltooid, en het water wordt tegelijkertijd gecontroleerd.
• Doortocht: De zijrollen worden geopend, en de gebundelde staalpijpen worden verwijderd. Bereik de positie van de gewichtsmeting.
• cyclus: Nadat het gehele pakket van staalpijpen wordt verwijderd, keert het opheffende platform naar de ontvangende positie terug en wacht op het stapelen van het volgende pakket van staalpijpen. De het stapelen verbinding tussen elk pakket van staalpijpen realiseert het naadloze dokken om de continuïteit van het werk te verzekeren.

De elektrocontrole keurt PLC programmacontrole, touch screen (PLC keurt Duitse Siemens goed) goed, realiseert mens-machine dialoog, kan vrij tussen hand en automatisch, en het merk van Delixi van het elektrocomponentengebruik schakelen. In het programma, moet u slechts het aantal staalpijpen per laag invoeren, het aantal lagen van elke bundel van staalpijpen en de noodzakelijke parameters. Na aanpassing, zal de pers automatisch het vereiste volledige pakket van staalpijpen stapelen.







10)rol cr18-20 materiaal cr18-20







   11) De stevige lasser van 1000KW 1000kw
