Hoogprecisie rechtehoekige buisweldmachine
Productbeschrijving
De HG76-molen wordt gebruikt voor de vervaardiging van ronde buizen van Φ25 mm-Φ76 mm met een dikte van 1,0 mm-4.0 mm uit koudgewalste en warmgewalste rollen met behulp van een niet-gesloten buisvormige wol met daaropvolgende las in een buis, randverwarming met behulp van een vaste hoogfrequente lasser, longitudinaal naad lassen in rollen van een buis lassen machine, koeling,verder dimensioneren of vormgeven van eindeloze buizen in gemeten lengtes en in de stroom te snijden.

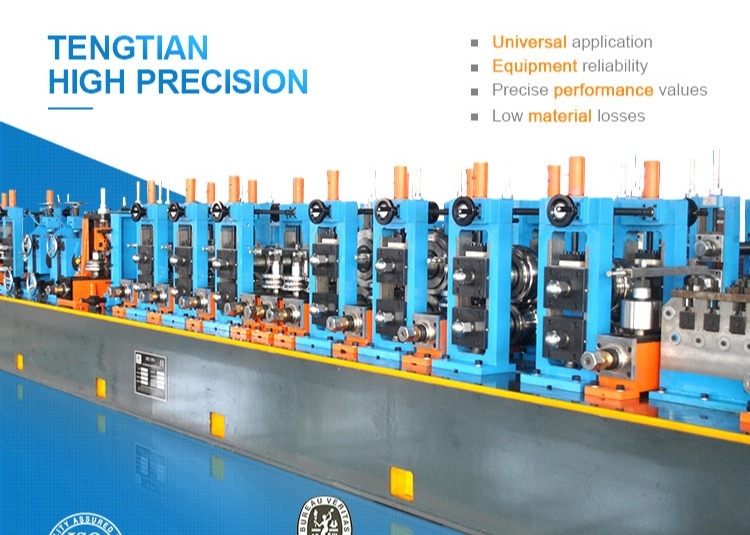

De hoge precisiebuisfabriek heeft de volgende voordelen:
tussen niveau rolsprongen 0.01,tussen frame en glijruimte ≤0,02 mm, frame verticale graad ≤0.05, elke parallelgraad van het frame ≤ 0,1 mm
Stalen buizen met een diameter en een ronde fout ≤ 0,08 mm.

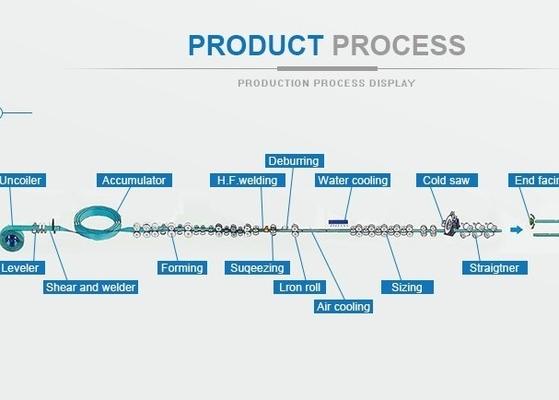

Productproces:
materiaal ((staalspiraal)→uncoiler→scheren en lassen→horizontale ((of kooi) accumulator→vormende molen→
HF-grondwelderij→groottewelderij→ronde rechtslijping ((kalkoenkop) →afsnijmachine→uitlopende tafel
De basisparameters:
| stallen voor de vorming van molens |
7 |
| stoelen voor de maat van de molen |
5 |
| materiaal van de as |
40Cr |
| ronde buisdiameter |
19-76 mm |
| Ronde buisdikte |
1.5-3.0 mm |
| vierkant buisgrootte |
15×15-60×60 mm |
| dikte van de vierkantpijp |
1.5-2.0 mm |
We kunnen de machine ontwerpen volgens de klant detail vereisen.
ERW-buisfabriek Ander model:
| Model |
Diameters |
Dichtheid van de buis |
Lijnsnelheid ((m/min) |
| HG20 |
8-25,4 mm |
0.3-1.2 mm |
120 |
| HG32 |
10 tot en met 32 mm |
1.4-1,5 mm |
120 |
| HG50 |
16 tot en met 76 mm |
0.7-2.5 mm |
30 tot en met 120 |
| HG76 |
25-76 mm |
1-4 mm |
30 tot 100 |
| HG89 |
32 tot en met 89MM |
1-4,5 mm |
30-80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
| HG165 |
60-165 mm |
3-7 mm |
30-50 |
| HG219 |
114-219MM |
4-8 mm |
20 tot 40 |
| HG273 |
114-273MM |
4-10 mm |
15 tot 30 |
| HG325 |
165-325 mm |
4-10 mm |
10 tot 30 |
| HG426 |
165-426MM |
4-12,7 mm |
8 tot 25 |
| HG508 |
219-508MM |
4-16 mm |
8 tot 20 |
Gebruikte grondstof van de pijpleiding
Laagkoolstofstaal, laaggelegeerd staal, gegalvaniseerd staal, roestvrij staal, enz.
