High Speed Galvanized Erw High Frequency Welded Pipe Mill Tube Making Machine

Name: High Speed Galvanized Erw High Frequency Welded Pipe Mill Tube Making Machine
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Product Details:

Plaats van herkomst:	Hebei, China
Merknaam:	Tengtian
Certificering:	CE, ISO9001, BV
Modelnummer:	HG76

Detail Information

Plaats van herkomst:

Hebei, China

Merknaam:

Tengtian

Certificering:

CE, ISO9001, BV

Modelnummer:

HG76

Naam van het product:

Hoogfrequente gelaste pijplijn met hoge snelheid gegalvaniseerde Erw Pipe Mill / Tube Making Machine

certification:

CE ISO

Wermversnelling:

Max.80m/min

Pijpdiameter:

21 - 63mm

Materiaal:

koolstofstaal, roestvrij staal, laaggelegeerd staal

Pijpdiameterbereik:

Φ20-Φ76 mm

Garantie:

Eén jaar

Afmeting:

25m*2m*2m

Inwendige diameter:

550-610 mm

het aanpassen:

Wermversnelling

Grondstoffen:

Machines voor het maken van vierkante buizen

Aandrijvingsmotor:

Gelijkstroom 75KW x 2

Motorspanning:

30 kW

pijp vorm:

vierkant rechthoekig,LTZU

Pijplengte:

6-12 m

Sleutelwoorden:

Hoogfrequente gelaste buisbuisfabriek

Markeren:

High Light

Markeren:

Erw hoogfrequente lasbuisfabriek

Andere

met een breedte van niet meer dan 50 mm

Trading Information

Min. bestelaantal:

1 set

Prijs:

$100000 to $1 million

Verpakking Details:

De uitvoer waterdichte en Zeewaardige verpakking.

Levertijd:

drie maanden

Betalingscondities:

L / C, T / T, Western Union

Levering vermogen:

35 reeks per jaar

Product Description

1Een korte introductie van de ERW-buisfabriek en de pijpleiding

De ERW-buisfabriek & -buisfabriek is een reeks machines die langslangs gespelde naadbuizen en -buizen met stalen strippen van een bepaalde breedte bouwen.
Het begint met het losspelen en het platmaken van de gesneden stalen spoelen tot stalen strips.
De platte stalen banden worden vervolgens in de vormmachine geplaatst en de rol in de machine zal de band tot een ronde buisvorm rollen.
De gewalste strippen worden vervolgens naar de lasbak gestuurd waar de buis wordt gelast door een hoogfrequente solid state lasser.
De gelaste buizen worden in een maatmachine gevormd tot de gewenste vorm of afmeting.

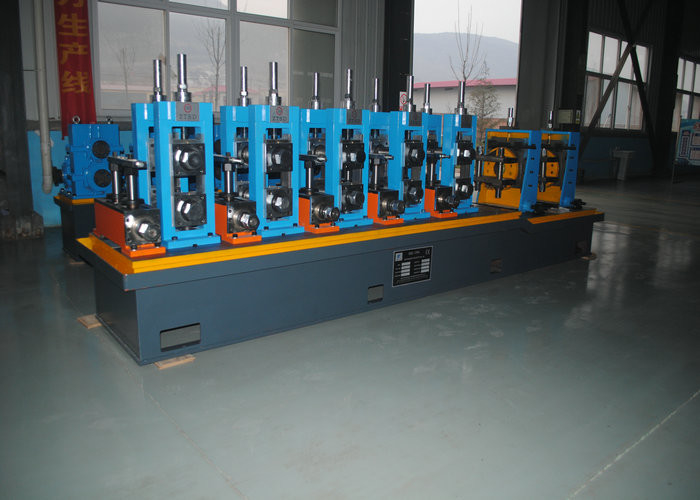

High Speed Galvanized Erw High Frequency Welded Pipe Mill Tube Making Machine 0

2. functie

Deze pijpleiding wordt vooral gebruikt voor aardolie, aardgas, stadsgas, pijpleidingen, chemische industrie, elektriciteit, stalen tralies, water- en gasleidingen;het wordt veel gebruikt voor een verscheidenheid aan drukleidingen.

High Speed Galvanized Erw High Frequency Welded Pipe Mill Tube Making Machine 1

3.Processtroom
Voeding - ontglijden - rechtzetten - snijden en achterweld - lusopslag - vorm - HF-lassen - IF-verhit - koelen - afmeting - snijden - uitslag - eindbeugel - hydraulische test - verzamelen.

High Speed Galvanized Erw High Frequency Welded Pipe Mill Tube Making Machine 2

4. Machineonderdelen in de werklijn

(1) Onroller

(2) Hoopkooi of horizontale accumulator

(3) Hoofdmachine:

Machines voor het vormen
Rolstelsel voor het vormen
Naadgids
Hoogfrequente inductielasmachine
Rolstelsel voor het verplaatsen
Burr Removing Frame (Burr binnen en buiten)
Waterkoelingssysteem
Afmetingsmachine
Rolstelsel voor het nivelleren
snelheidstestwiel
Turkse raam
Autovliegzaag met computerbesturing
De tafel is leeg.
Elektrische bedieningsapparatuur
Hoogfrequente lasmachine

Meer specificaties

Model	Diameter ((mm)	Dikte ((mm)	Versnelling ((m/min)	Hoofdvermogen ((kw)	HF-laser ((KW)	Oppervlakte ((m2)
HG32	10 tot 32	0.4-1.5	30 tot 100	250	100	12x100
HG50	12 tot 50	0.6-2.5	30-90	300	150	12x100
HG76	12 tot en met 76	1-3	30-90	320	200	12x100
HG89	32 tot en met 89	1-4	30-80	350	300	12x100
HG114	45 tot en met 114	1.5-5.0	30-60	400	300	12x100
HG165	60 tot en met 165	3-7	30-50	600	400	12x100
HG219	114-219	4 tot 8	20 tot 40	800	500	15x150
HG273	114-273	4 tot 10	15 tot 30	1000	600	18x160
HG325	165-325	4 tot 10	10 tot 30	1200	600	12x100
HG426	165-426	4-12.7	8 tot 25	1400	800	12x100
HG508	219-508	4-16	8 tot 20	2000	1000	12x100
