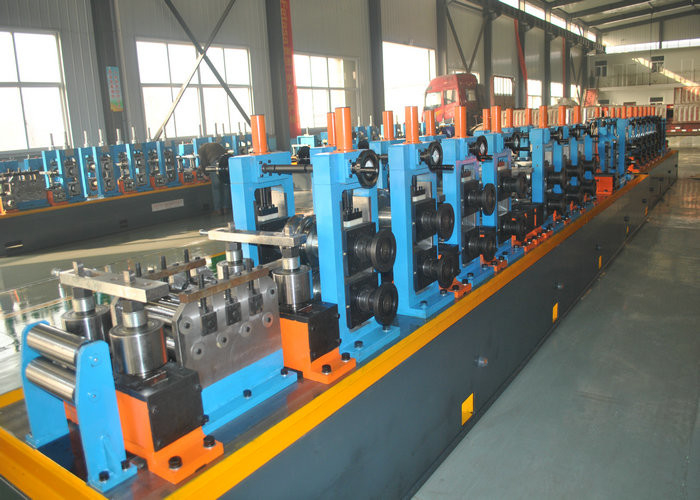

ERW Buizenfabriekmachine voor Koolstofstaal en Roestvrijstalen Pijpen 16-76mm

Hoogfrequente rechte naad buizenfabriek is ontworpen voor de productie van hoogfrequente rechte naad gelaste buizen, vierkante buizen en speciaal gevormde buizen. De productielijn beschikt over geavanceerde doorvoerstechnologie en een PLC automatisch besturingssysteem, wat zorgt voor een stabiele werking, eenvoudig onderhoud en toonaangevende structurele precisie.

• Toepasbaar materiaal:
  • Warmgewalste of koudgewalste stalen strip (GB700-88 of GB1591-88)
  • Materiaal: Laag koolstofstaal, laaggelegeerde staalsoorten ≤345Mpa, b≤610Mpa
  • Dikte: 1.0-3.0mm (GB708-88)
  • Breedte: 50-200mm
  • Spoel I.D.: 400-550mm
  • Spoel O.D.: 800-1200mm
  • Maximaal spoelgewicht: 1500kg
• Verwerkingsbereik:
  • O.D.: 16-63mm
  • Wanddikte: 1.0-3.0mm (vierkante pijp en speciaal gevormde pijp ≤2.0mm)
  • Lengte: 4-8m
• Productieproces: Grondstof → Ontrollen → Scheren/Lassen → Materiaal accumuleren → Niet-aangedreven nivellering → Vormen Frezen → Hoogfrequent lassen → Braamverwijdering → Koelen → Dimensioneren → Ruw rechtmaken → Op lengte snijden → Afgewerkte pijp
• Freessnelheid: 20-60m/min
• Hoogfrequentie apparatuur vermogen: 200 KW

• Ruimte voor mechanische apparatuur: 50m × 4.5m (L × B)
• Ruimte voor elektrische apparatuur: 5m × 4m (L × B)
• Machinefundament (Zie tekening van de leverancier)
• Twee sets van 10-tons bovenloopkranen
• Vereisten voor stroomvoorziening:
  • Motor van de apparatuur: 75KW + 11KW + 5KW = 91 KW
  • Hoogfrequente motor: 200 KW
