Vervaardigingsmachine voor ronde buizen
Overzicht
Snelle details
Voorwaarde:Nieuw
Type:Pijplassenmachine
Materialen voor buizen:Koolstofstaal
Toepassing:Energievoorraden
Productiecapaciteit:30-80 m/min
Plaats van oorsprong:Hebei, China (vasteland)
Merknaam:GH
Modelnummer:ZG60
Spanning:220/380/415/420/440V
Vermogen ((W):290 kW
Afmetingen ((L*W*H):55m84,5m
Gewicht:5 ton
Certificering:CE-ISO
Garantie:1 jaar
Naverkoopservice:Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland
Pijpvorm:rond en vierkant
Artikel:Hoogfrequente gelaste pijpleiding
De diameter van de buis:190,05 tot 76,2 mm
Dikte:00,8 tot 3,0 mm
Gebruik:Bouwpijp
1Beschrijving.

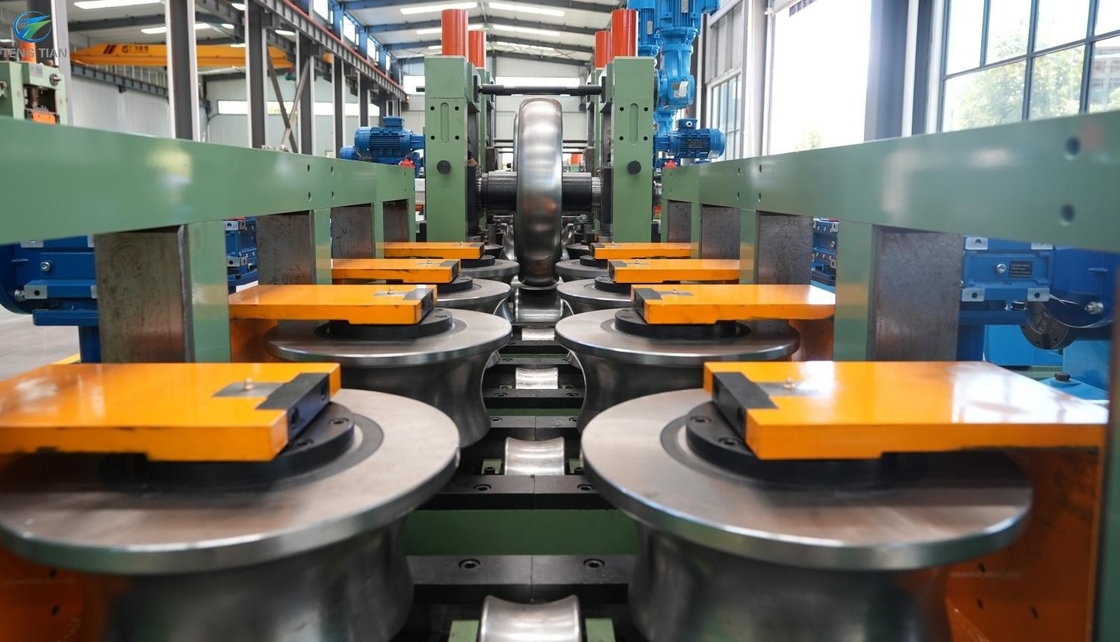

Dit.decoratief venster Productielijn van stalen buizen voor ronde buizenis speciaal gebruikt voor de productie vanΦ19.05-Φ76.2mm, δ0.8-3.0mm hoogfrequente rechtse naadgeweldde buizen en overeenkomstige vierkantbuizen en speciale buizen ((δ≤2.5mm).De uitrusting bestaat uit een ontrolmachine tot een snijzaag met een vaste lengte.
2Toepasselijk materiaal:
(1) Warm- of koudgewalste staalstrook (volgens GB708-88 of GB1591-88)
(2) Materiaal: laagkoolstofstaal, laaggelegeerd staalδs≤345Mpa, δb≤610Mpa
(3) De dikte van de stalen band: 0,8-3,0 mm (volgens GB 708-88)
(4) De breedte van de stalen band: 60-240 mm
(5) ID van de stalen spoel: Φ450-Φ550 mm
(6) O.D. van stalen spoel: Φ800-Φ1200 mm
(7) Maximaal gewicht van de spoel: 3000 kg
3. Afmetingsbereik van staalbuizen:
(1) O.D.: Φ19.05-Φ76.2 mm
(2) Vierkante buisgrootte: 18x18~60x60mm
(3) Rectangular buisgrootte:15x20~40x80mm
(4) Wanddikte: 0,8-3,0 mm ((vierkante buizen en speciaal gevormde buizenδ≤2,5 mm)
(5) Lengte: 4-8 m
4. Freesnelheid: 30-80M/min ((kies voor een andere snelheid volgens de verschillende buisdiameter en -dikte)
5. Productprocesstroom (staalbuis):

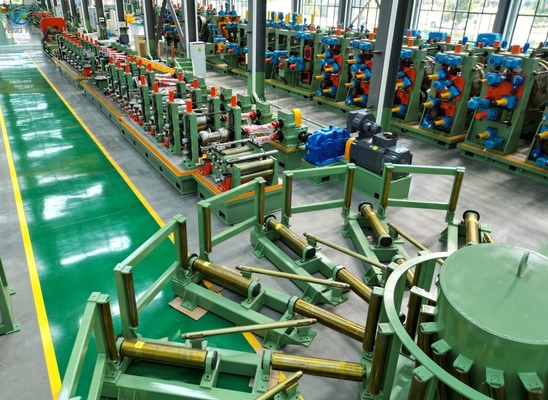

Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finishing tube
6. Gebruiker wordt gewaarschuwd voor de benodigde accessoires (alleen ter referentie):
(1) Plaats van de mechanische apparatuur: 55m × 4,5m (lengte × breedte)
(2) Plaats van de elektrische apparatuur: 5m × 4m (lengte × breedte)
(3) Basis van de machine (zie tekening van de basis van de leverancier)
(4) Twee sets 10 ton hoge kraan
(5) Stroomvoorziening:
a. Motor van de apparatuur: 3KW+ 200KW+ 18,5KW+ 22KW+ 22KW+ 22KW= 287,5KW
b. Vaste hoogfrequente lasser: 250 kW
(6) Zaagbladen voor het opsporen van zaag, specificaties per instructieboek en hoeveelheid per klantbehoefte.
(7) Magnetische staaf voor het lassen van buizen, gekocht naar de grootte van de buizen.
(8) Eén set Φ3", 32 m hogedrukpompen voor de koeling van de pijplassen.
(9) Eén set koelwaterbad voor een buismachine, met een volume van 30 m3 met waterpijp, waterdrukmeter en klep.
(10) Elektrisch circuit van de machine-eenheid: vóór de montage moet het circuit de elektrische kast van de hoogfrequente ruimte bereiken.Elektrische aansluiting voor de hoogfrequente ruimte op de totale bedieningstafel en het knoppenstation. (besluit over grootte en hoeveelheid bij installatie ter plaatse, aankoop op de markt)
(11) Hoogfrequente ruimte voor machine-eenheid: grond of zolder, afhankelijk van de opzet van de klant.
(12) Liftapparatuur en gereedschap voor het installeren van machines, maximaal gewicht van één onderdeel 10 ton
Technisch proces:
Afspelen→Voederen→Wallevormen→High frequency welding→Scraper→Sizen→Richtmaken→Vliegzaag het materiaal knippen→Voedingsstation.
| Model |
(A) breedte van de sectie |
H) Hoogte van de sectie |
lengte |
| 6 mm |
5.5 mm |
6.5 mm |
5 m |
| 8 mm |
7.5 mm |
6.5 mm |
5m, 6m |
| 9 mm |
8.5 mm |
6.5 mm |
5m, 6m |
| 10 mm |
9.5 mm |
6.5 mm |
5m, 6m |
| 12 mm |
11.5 mm |
6.5 mm |
5m, 6m |
| 14 mm |
13.5 mm |
6.5 mm |
5m, 6m |
| 15 mm |
14.5 mm |
6.5 mm |
5m, 6m |
| 16 mm |
15.5 mm |
6.5 mm |
5m, 6m |
| 18 mm |
17.5 mm |
6.5 mm |
5m, 6m |
| 19 mm |
18.5 mm |
6.5 mm |
5m, 6m |
| 20 mm |
19.5 mm |
6.5 mm |
5m, 6m |
| 22 mm |
21.5 mm |
6.5 mm |
5m, 6m |
| 24 mm |
23.5 mm |
6.5 mm |
5m, 6m |
| 26 mm |
25.5 mm |
6.5 mm |
5m, 6m |
| 29 mm |
28.5 mm |
6.5 mm |
5m, 6m |
| 32 mm |
31.5 mm |
6.5 mm |
5m, 6m |
Bedrijfsinformatie
Tengtian Tube Mill Co., Ltd. iseen verzameling van wetenschappelijk onderzoek, productie, verkoop en service als een van de hoogfrequente gelaste buisapparatuur en het openen van koude buigen staal apparatuur professionele fabrikanten.Ons bedrijf is gespecialiseerd in de productie van hoogfrequente gelaste buizen, het snijden, het openen van koud gebogen staal, roestvrij staal en andere apparatuur eenheid van de onderneming, het bedrijf innovatie op basis van de invoering van Japanse geavanceerde technologie, de productie van producten,volgens de strikte Japanse productie-normenGeavanceerde configuratie, stabiele kwaliteit, uitstekende prestaties, uitstekende marktzichtbaarheid en reputatie, het product heeft het toonaangevende niveau van de wereld bereikt.
Het bedrijf heeft een sterk technisch vermogen, een sterk zakelijk vermogen, een levendig team.en naar Korea uitgevoerd, Vietnam, Indonesië, Zuid-Afrika, Kazachstan en andere tientallen landen en regio's, van binnenlandse en buitenlandse klanten.De kwaliteit van de producten en de kwaliteit van de dienstverlening zijn de belangrijkste kern van het concurrentievermogen van het bedrijf. Het bedrijf dicht bij de klant, dicht bij de markt, nul afstand, volledig assortiment, oprechte service ideeën, om de producten te promoten in de pre-sale, verkoop in het hele proces van de klantenservice,kwaliteitsservice, eerlijkheid, win-win met het oog op wetenschappelijk onderzoek, om eersteklas producten te creëren om aan uw vraag naar investeringen te voldoen,het vertrouwen te vergroten voor de vestiging en ontwikkeling van u. Om een betrouwbare garantie te bieden. Het is de gemeenschappelijke missie van alle Zhongtian medewerkers om producten van hoge kwaliteit te produceren en de verwachtingen van de klant te overtreffen.Laten we elkaar oprecht behandelen.Hand in hand, creëren geweldig.
Onze diensten
1- Ja.We sturen de ingenieur voor de installatie en de opleiding van uw werknemers hoe deze machine correct te bedienen.
2- Ja.Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.
3- Ja.Wij leveren de pre- en naverkoopservice.
Pre-sales service: workshopontwerp en productie-outputontwerp
naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werken.
4- Ja.We kunnen ook de ingenieur sturen om voor u te werken. De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.
5- Ja.Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen maken / koolstof staal pijpen maken.
6- Ja.Wij zullen verantwoordelijk zijn voor het laden en verzenden.
