0.5 - 4,0 mm Dikte Stalen snijlijnen Snij/hoge frequentie staal snijmachine

0.5 - 4,0 mm Dikte Stalen snijlijnen Snij/hoge frequentie staal snijmachine

I. Stalen spoel snijmachine Algemene inleiding

De machine voor het snijden van de stalen spoel wordt gebruikt om de spoelplaat te lossen en gelijk te maken, de staalplaat door een roterende snijmachine te snijden, vervolgens de plaat door een terugspoeler te terugspoelen en tenslotte de spoel te verpakken.

1) Spiraalmateriaal: koud/warm gewalst staal

2) Spoeldikte: 0,6 tot 3,0 mm;

3) Spoelbreedte: 500~1212 mm

4) Spoel-ID: Φ508~Φ760 mm

5) Spiraal OD: Φ1000~Φ1600 mm

6) Maximaal gewicht van de spoel: 18 MT

2. machine voor het snijden van stalen spoelen Technische proces

Loading coil — uncoiler — straightening head & pinching & leveling machine — hydraulic shearing machine — vertical roll— rotary slitting machine — scrap winder — accumulator — tension device — recoiling machine — discharging car

Opmerking:

Alle bovengenoemde werknemers moeten deelnemen aan de installatie van de snijlijn tijdens de installatie en de debugging.omdat onze ingenieur hen kon trainen over hoe te bedienen en hun machine te kennen tijdens de installatie.

3. machine voor het snijden van stalen spoelenKrachtbenodigde leveringen:

Motoren van de lijn zonder optionele machines: 260 kW

4Installatie voor de gebruiker.

1) Geschatte oppervlakte voor de machines:21 M × 9,5 M ((L × W)

2) Lijnfundamententekening wordt door de fabrikant verstrekt en de gebruiker moet de beschikbare fundering volgens de tekening bouwen.

3) Liften met een capaciteit van 20 ton / 1 eenheid

4) Energievoorziening nodig:

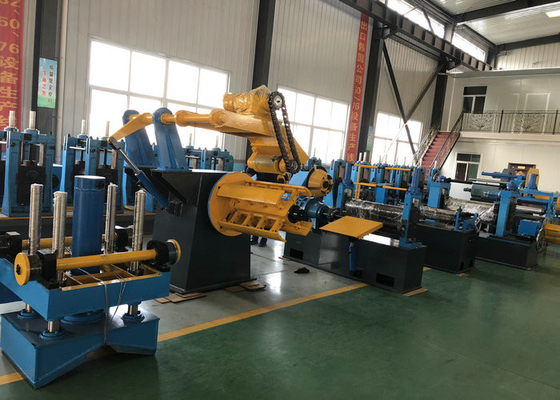

Profiel van de snijmachine:

Snijdmachine, hoofdzakelijk samengesteld uit een ontroller, een voeder, een slitter en een terugsnijder.zijn functie is om een brede spoel te snijden naar aangegeven breedte strips spoel samen met de lengte richting die kan worden gebruikt voor het frezen,laspijpen, koudbuigvorming, stempelvorming als billet. Tegelijkertijd kan het wisselen van verschillende materiaallem verschillende metalen spoelen snijden.

Productproces:

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car

De basisparameters:

Een ander model van het snijden van de lijn

Dit model is alleen voor u referentie, het product assortiment en de dikte is verstelbaar, we hebben onszelf ingenieur team, kan de machine te ontwerpen volgens de klant speciale vereiste.

Onze diensten

1Wij zullen de ingenieur sturen voor de installatie en de opleiding van uw werknemers om deze machine correct te bedienen.

2Het garantie team.

Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.

3) Wij leveren de pre- en after-sale service.

Pre-sales service: workshopontwerp en productie-outputontwerp

naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werken.

4De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.

5) Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen productie / koolstof staal pijpen productie.

6We zijn verantwoordelijk voor het laden en verzenden.
