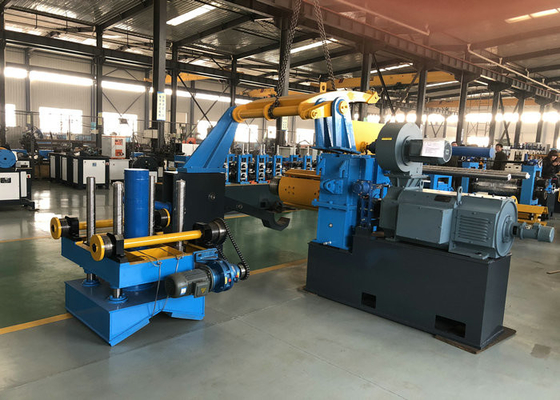

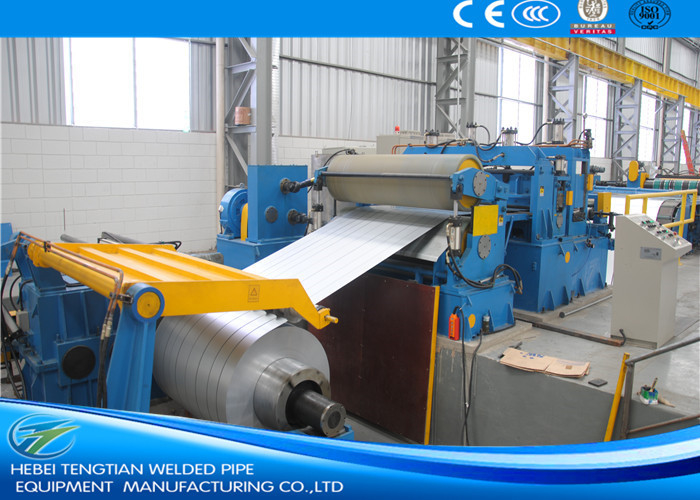

Automatische metalen snijmachine voor staal met hoge precisie/spiraal snijmachine voor omrollen
Profiel van de snijmachine:
Snijdmachine, hoofdzakelijk samengesteld uit een ontroller, een voeder, een slitter en een terugsnijder.zijn functie is om een brede spoel te snijden naar aangegeven breedte strips spoel samen met de lengte richting die kan worden gebruikt voor het frezen,laspijpen, koudbuigvorming, stempelvorming als billet. Tegelijkertijd kan het wisselen van verschillende materiaallem verschillende metalen spoelen snijden.
Productproces:

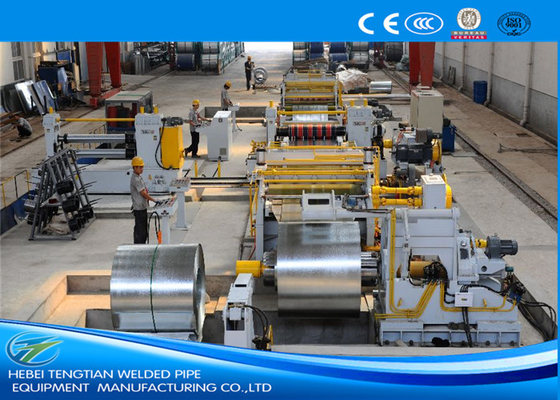

Loading coil car→Uncoiler→Straightener device→Pinch roll&leveler & hydraulic shearer →Loop pit →Side guide →Slitter →Transition platform & scrap winder →Loop pit →Tension station→Recoiler→Unloading coil car
Metalen en staal snijmachines:
- Het is beperkt tot het snijden van relatief dunne metalen materialen en vervolgens tot smalle banden voor gemakkelijk gebruik.
- Het kan zowel ijzer als niet-ijzeren metalen omvatten.
- In het algemeen vereist een kwalitatief hoogwaardig productie-instrument om een consistente kwaliteit te garanderen bij het controleren van de metaalbreedte.
- Door de afstandsregelingen en de aanpassing van de snijbalk kun je kleine dunne spoelen maken.
De drie kritische determinanten van het snijden van de slitslijn zijn:
•De dikte van het werkstuk
•Welke soort materiaal moet worden gesneden, bijvoorbeeld indien roestvrij staal, moeten we een speciaal materiaal snijblad gebruiken.
•De toleranties die tijdens het snijden moeten worden gehandhaafd.
Nu hebben we ook een heel eenvoudige snijmachine, je moet het handmatig laten werken.
De prijs voor deze machine is vrij goedkoop.
Specificatie
|
1.Roo (indien het materiaal
roestvrij staal, alstublieft op voorhand)
|
1) Materiaal: koolstofstaal en andere
2) De dikte van het materiaal:0.4mm-6mm.
3) Breedte: 10 mm, 12 mm, 15 mm, 20 mm, 25 mm, 30 mm.
40mm, 50mm, 60mm
4) Inlaatbreedte: 600-1600 mm
|
| 2. Werkproces |
Decoiler ---- platte- en snijwerk ---- snijwerk ---- platte- en verzamelwerk |

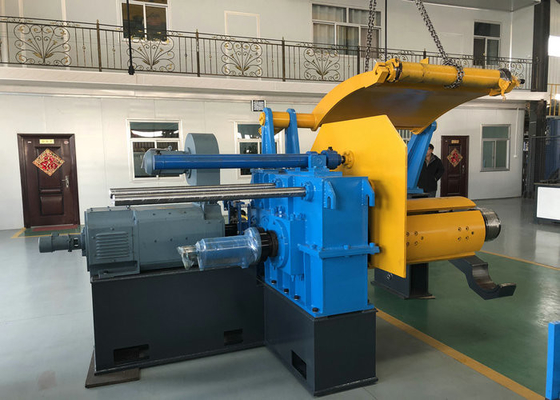

| 3.Hydraulische Decoiler met auto |
1) De binnengrootte: 450-610 mm
2) De maximale breedte:1600 mm
3) De capaciteit: 15 t 20 t of meer |
| 4. Vervlakkings- en snijstelsel |
1) 2 schachten voor het voeden van de spoel 9 schachten voor het platmaken
2) platte materiaal: 42CrMo warmtebehandeld 50-52.
3) hydraulisch systeem.
4) breedte van het snijwerk: 600 mm-1220 mm.
5) het materiaal van de lemma: Gr12MoV
6) vermogen: 22 kW Motor met ZQ650 Reducer
|
| 5. slitsend systeem |
1) Het breedtebereik: 200-1300 mm
2) De waarde van de breedte: ± 1 mm
3) De snelheid van het snijden: 25 m/min
De breedte kan worden gewijzigd.
5) Materiaal van het snijwerk: Cr12MoV. Hardheid
van snijblad:HRC5860.
6) snijden: 2 tot 3 mm 6 lijnen.
7) aantal messen: 10 stuks.
8) Breedte van de zijkant: 3-15 mm
9) De waarde van de zijkant schroot: ± 0,5 mm
10) Hoeveelheid schroot: 2 strips
11) Snijdende boer:
12) Vermogen van het snijmachine: 37 kW, 1000 r/min, met ZQ750 Reducer.
|
| 6. Controlesysteem |
Scherm:3.2 inch knoppen scherm
2) PLC:Delta
|
| 7Elektrische verzamelaar met auto |
1) Materiaal van binnenuit: 550-650 mm
2) Maximale spoelbreedte:1500 mm
3) Draagvermogen: 5T
4) Automatisch ontspannen of verzamelen
Vermogen: 22 kW
|
Dit model is alleen voor u referentie, het product assortiment en de dikte is verstelbaar, we hebben onszelf ingenieur team, kan de machine te ontwerpen volgens de klant speciale vereiste.
Onze diensten
1Wij zullen de ingenieur sturen voor de installatie en de opleiding van uw werknemers om deze machine correct te bedienen.
2Het garantie team.
Een jaar kwaliteitsgarantie, levenslange garantie op reparatie.Na de kwaliteitsgarantieperiode, wordt alleen de kosten van de onderdelen in rekening gebracht.
3) Wij leveren de pre- en after-sale service.
Pre-sales service: workshopontwerp en productie-outputontwerp
naverkoopservice: installatie en opleiding, en de geschoolde ingenieur voor het werken.
4De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verlagen.
5) Wij leveren de pre-sale service-ontwerp voor het hele project voor roestvrij staal pijpen productie / koolstof staal pijpen productie.
6We zijn verantwoordelijk voor het laden en verzenden.
