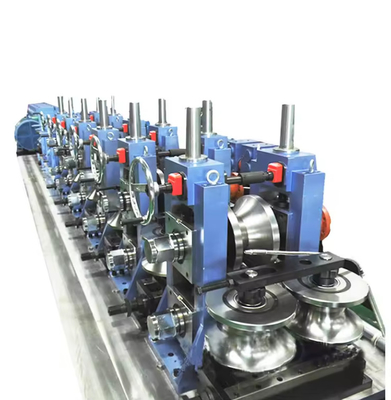

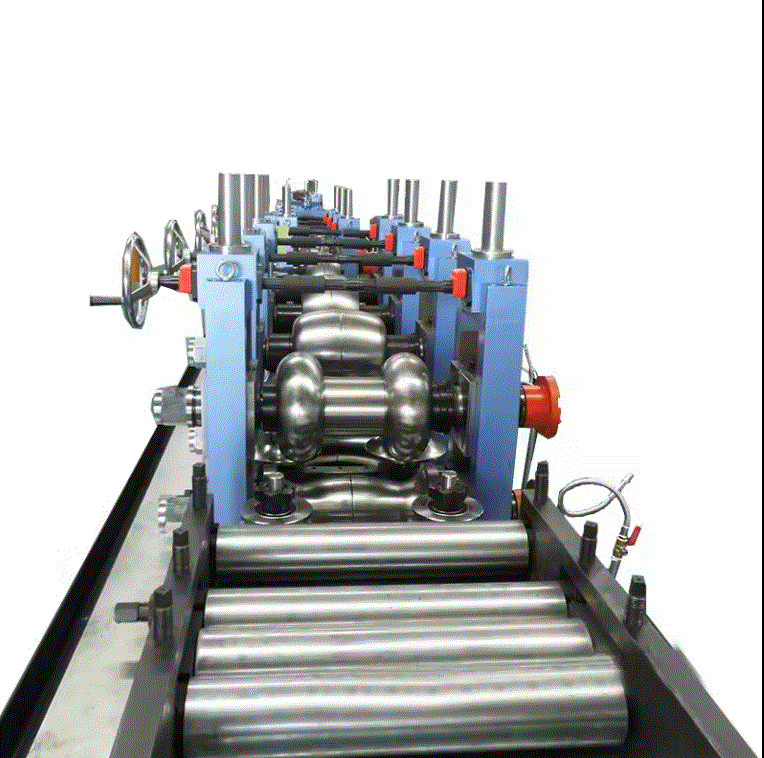

Pipe Precision Roller Mill Machine And Tube Saw Servomotor
Korte inleiding
h.f. buislassen Pipe Mill Machine Automatische koudsnijmachine voor stalen buizenwordt gebruikt voor het automatisch snijden van metalen buizen. Het kan automatisch programma en automatisch CNC-nestwerk realiseren voor elk gecompliceerd gewrichtstype van intertube,buis,etc. en kan elk type lasbevel tegelijk snijden.Dit product wordt veel gebruikt voor staalconstructies, scheepsbouw, bruggen en zware machines.Het is geschikt voor grote hoeveelheden professionele snijbuis.Snijmateriaal: koolstofarm staal, roestvrij staal en niet-ijzeren metalen, enz. De machine kan worden ontworpen volgens de verschillende behoeften van de gebruikers.
Kenmerken
1. uitgerust met een professioneel besturingssysteem voor verschillende soorten snijwerk, met inbegrip van snijwerk, snijwerk, zadels, middenlijnverplaatsingen, meerdere snijpunten, elleboogondersteuningen, gussets; ronde, rechthoekige,zaaggesneden, overlappende buisgaten, re-pads met axiale verschuivingen en basislijn- of werkpuntverschuivingen, , en andere soorten kruisingen.
2Precieze gietonderdelen en strikte productie- en testprocedures zorgen voor hoge nauwkeurigheid, betrouwbaarheid en duurzaamheid.
3Geïntegreerd met gespecialiseerde programmerings- en rekenmodules voor ingewikkelde grote staalconstructies.het kan CNC-codes genereren op basis van Auto CAD-tekeningen om de tijd van operators en ingenieurs te besparenDeze modules zijn compatibel met IGES, DXF, SAT en STL bestanden.
4. Automatisch, servo aangedreven hoogte sensor systeem compenseert verticale positie voor uit de ronde pijp. Invoer en uitvoer vervoerders beschikbaar voor het laden / lossen.
5. 3D bedieningsinterface voor gemakkelijke bediening.
6.Zes CNC-assen ((links/rechts, voor/achter, omhoog/omlaag, rotatie, torch-twisting, torch-lifting) maken het profiel van de buis af.
Technische parameters
| Snijbuisdiameter (mm) |
50 tot en met 630 |
60-800 |
100 tot 1000 |
200-1250 |
| Lange buizen (mm) |
1000-12000 mm of indien vereist. |
| Maximale lading van de buizen (kg) |
2000 |
3500 |
4000 |
5000 |
| Snij snelheid (mm/min) |
80-1800 |
| Snijdikte (mm) |
Oxy-fuel:6-60 mm, Plasma:op plasmabron |
| Plasma max bevelhoek |
≤ ± 45° |
| Vlammax-buighoek |
≤ ± 60° |
| Basiscomponenten |
| Pipe Chuck |
3 bekken concentrische chuck |
| Snijstand |
Oxy-brandstof, plasma en laser. |
| Aantal besturingsassen |
2 tot 6 |
| Bestuursmotor |
Panasonic, Mitsubishi servomotor |
| Versnellingsbak |
SEW-versnellingsbak |
| CNC-controller |
Op aanvraag |
| Plasmavermogen |
Thermadyne, Kjellberg, Hypertherm, enz. |
| Andere specificaties |
| Werktemperatuur |
- 10°C - 45°C |
| Vochtigheid |
< 90%, geen condensatie |
| Omgeving |
Ventilatie, geen grote schudden. |
| Vermogenspanning |
3×380V ± 10% of hoger volgens de lokale toestand van de gebruiker |
| Operatietaal |
Engels of Chinees |
| Opties |
| Optiepost |
verwarmings- en koelsystemen, |
| Programmeringssoftware |
| integratie stof extractie |
Toepassing
1.Snijden van cilindrische gaten van verschillende richtingen en diameters op hoofdpijp voor verticale snijden tussen takpijp en hoofdpijp.
2.Snijdend cilindervormig eindsnijden op merkpijpen voor verticale snijden tussen takpijp en hoofdpijp.
3.Bevel snijden aan het eind van de pijp
4- Lassen Ellebogen snijden op buis
5.Branchpijp Snijpunt verbonden met ringpijp
6. Vierkant gat en takgat snijden op pijp
7- Het afsnijden van buizen.
De belangrijkste parameters van 540 Computer vliegzaag
1Snijdlengte: 0,5--32 m
2Snijnauwkeurigheid: ± 3 mm
3Maximale snijfrequentie: 10 snijpunten per minuut
4Maximale snelheid: 50 m/min.
5Maximale dikte van de buizen: 6 mm
6. Zaagkopactie: Hydraulische aandrijving (Flat-pushing Manipulation)
7- Pijpklem: Hydraulische klem.
| Materiaal: |
HRC, CRC, |
Motortype: |
Servomotor |
| Snij snelheid: |
Max 50 m/min |
Garantie: |
1 jaar |
| Ronde Pipes: |
60-165 mm |
Dikte: |
2.0-6.0 mm |
| Snijnauwkeurigheid: |
≤ ± 2 mm |
Naverkoopservice: |
Ingenieurs beschikbaar om machines in het buitenland te onderhouden |
| Zaagblad. |
HSS / TCT zaagblad |
Vierkant buisgrootte: |
50*50 - 150*150 mm
|
Koudsnijzagen voor buizen en profielen:
Geautomatiseerde zaagbuizen inline/offline & hoge productie.
High Speed Steel of Carbide Spiked Blades.
YASKAWA/SIEMENS servomotor en elektrische onderdelen van beroemde merken.
Bijna geschikt voor een verscheidenheid aan buisprofielen.
Verwijder de secundaire kampering of ontborring.
Carbon Steels, roestvrij staal, HSLA.
Hoge snelheid en hoge precisie snijden.
