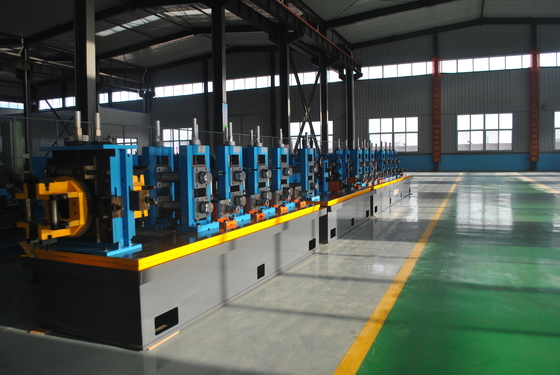

Volledig automatische productielijn voor stalen buizen met een diameter van 63 mm
| Aantekening |
Waarde |
| Naam van de molen |
Volledig automatische productielijn voor stalen buizen met een diameter van 63 mm |
| Vormingsmethode |
FFX Vormingstechnologie & Direct Vorming |
| Runsnelheid. |
Max.100 m/min |
| Pijpvorm |
Ronde, vierkant en rechthoekig |
| Pijpdiameter |
21 - 63 mm |
| Max.Dikte voor ronde buizen |
0.7 - 3,0 mm |
| Tipe las |
Hoogfrequente lassen |
| Zaaghakken |
Vloerzaag |
| Vierkant buis |
20 x 20 - 50 x 50 mm |
| Kleur |
Blauw |
Productbeschrijving
HG50 Hoge precisie volledig automatische ERW staalpijp productielijn wordt gebruikt om gelaste staalpijp van Φ21mm-Φ63mm met 0,7mm-3,0mm van de wanddikte te produceren, kan produceren Vierkantpijp 20 * 20 - 50 * 50mm.Nadat we geavanceerde pijpleidingstechnologie van zowel het buitenland als binnenland hebben opgenomen, onze innovatief ontworpen productielijn en elke eenheid van de productielijn is niet alleen economisch maar ook praktisch.
Korte inleiding van de ERW-buisfabriek en de pijpfabriek
- De ERW-buisfabriek & -buisfabriek is een reeks machines die langslangs gespelde naadbuizen en -buizen met stalen strippen van een bepaalde breedte bouwen.
- Het begint met het losspelen en het platmaken van de gesneden stalen spoelen tot stalen strips.

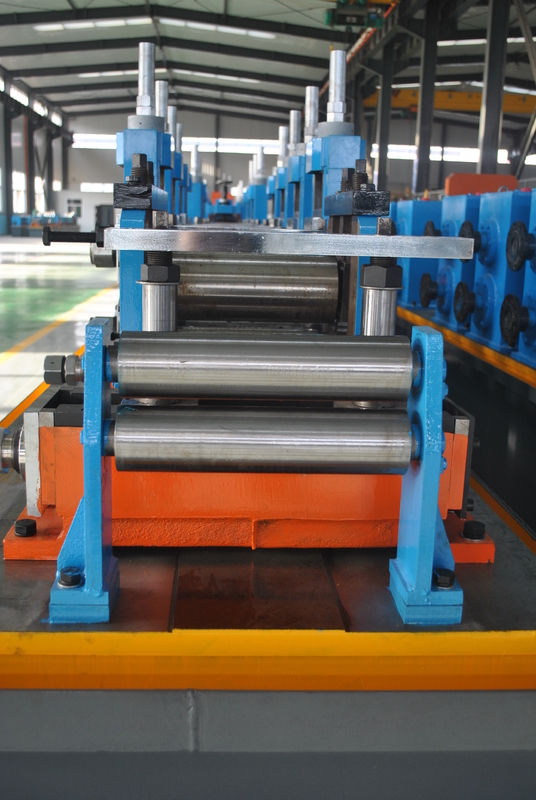

- De platte stalen banden worden vervolgens in de vormmachine geplaatst en de rol in de machine zal de band tot een ronde buisvorm rollen.
- De gewalste strippen worden vervolgens naar de lasbak gestuurd waar de buis wordt gelast door een hoogfrequente solid state lasser.
- De gelaste buizen worden in een maatmachine gevormd tot de gewenste vorm of afmeting.
Voordelen van het product
- Hoge precisie- tussen niveau rolsprongen 0.01, tussen frame en glijruimte ≤0.02, raamverticale graad ≤0.05, elke parallelgraad van het frame ≤ 0.1, de diameter en de ronde vorm van de stalen buizen ≤ 0.08
- Gebruik Japanse technologie om aan de hoge nauwkeurigheid van buitenlandse klanten te voldoen
- Planbaar gebruik van de worm rat en worm aanpassing, de aanpassing nauwkeurigheid is hoog, energie nauwkeurig
- Het schrapen litteken kan worden aangepast 3D-aanpassing, kan schraper langs de stalen cirkel ±20° rotatie
- Ronde worden vierkant is Turkse hoofd duwen vierkant, kan het gewicht van de mal verminderen, het vormen van stabiele, uniforme R hoek
- Niveau up as verhoging nylon demping blok, verminderen van de impact op de as en lager
Productieproces
Scroll up -> Uncoil -> Flattening -> End Shear & Butt Welding -> Accumulator -> Forming -> High-frequency induction welding -> Removing external burr -> Cooling -> Sizing -> Cutting -> Checking & Collecting -> Accessing Warehouse
Specificaties
1. grondstof
| Materiaaltoepassing |
warm of koud gewalste staalstroken, gegalvaniseerde staalstroken |
| Materiaalkwaliteit |
laagkoolstofstaal, laaggelegeerd staal: δs≤345Mpa |
| Identificatie van de stalen banden |
Φ508-Φ610 mm |
| OD van de stalen banden |
Φ800-Φ2000 mm |
| Gewicht van de spoel |
Max.2000 kg |
2. Productiebereik
| Ronde buis |
21 - 63 mm. Dikte: 0,7-3,0 mm. |
| Vierkant buis |
20 x 20 - 50 x 50 mm. Dikte: 0,7-2,0 mm. |
| Rechtehoekige buis |
20 x 30 - 80 x 40 mm. Dikte: 0,7-2,0 mm. |
3H.F. Welder
GGP200Kw Solid State High Frequency Welding
4Lijnsnelheid.
Max.100 m/min
5. Buislengte
6-12 m
6Snijnauwkeurigheid
± 3 mm
7. Elektrische geïnstalleerde capaciteit
ongeveer 400 kW
8. Grootte van de hele lijn
ongeveer 50x5m
Als een CE & ISO9001:2008 gecertificeerde pijpleiding machine fabrikant en leverancier in China. op basis van onze hoge kwaliteit, betrouwbare prestaties en lange levensduur, onze machines geëxporteerd naar Turkije, Egypte,Marokko, Kazachstan, Oezbekistan, Tadzjikistan, Syrië, Iran, Irak, Mexico, Sri Lanka, Pakistan, Thailand, Vietnam en andere meer dan 30 landen.
Als u hier belangstelling voor heeft, aarzel dan niet, we helpen u graag.
