Beschrijving van de uitrusting

150x150 mm Volledig automatisch Hoogprecisie rechtstreeks naar vierkant buis molen met dikte 5,0 mm
is de eerstevolgeautomatiseerd pijpen makenmachine in ChinaOm te voldoen aan de eisen van de internationale markt, volgens ons bedrijf LW serie eenheid gecombineerd met FF vormen technologie, ontwikkelde de automatische vierkant en rechthoekige buis apparatuur.De pijpmachine kan een bepaalde specificatie van het openen van koud buigen staal producerenDe staalmachine wordt gebruikt om de stalen buizen af te snijden, het snijvlak af, glad,zonder beugel, schaal met hoge precisie.

De belangrijkste kenmerken van de apparatuur van de buismachine

1. In een zeer korte periode van tijd om de aanpassing van de roller te voltooien
2. productie van de verschillende specificaties van de buis, hoeft alleen aan te passen
3. vermindering van het aantal werknemers, vermindering van de arbeidskosten
4. de levensduur van de apparatuur te verbeteren.
5De machine kan alleen gerepareerd worden.

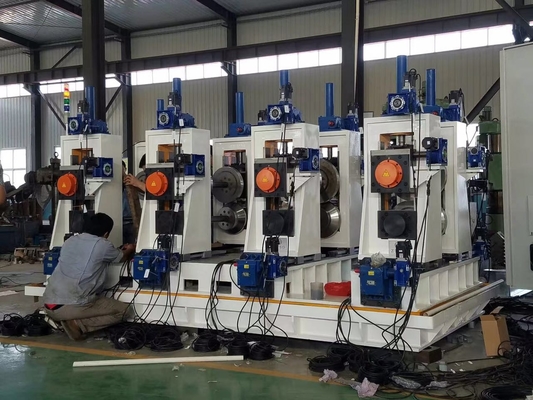

De machine voor het maken van gespannen buizen bestaat uit de volgende onderdelen:

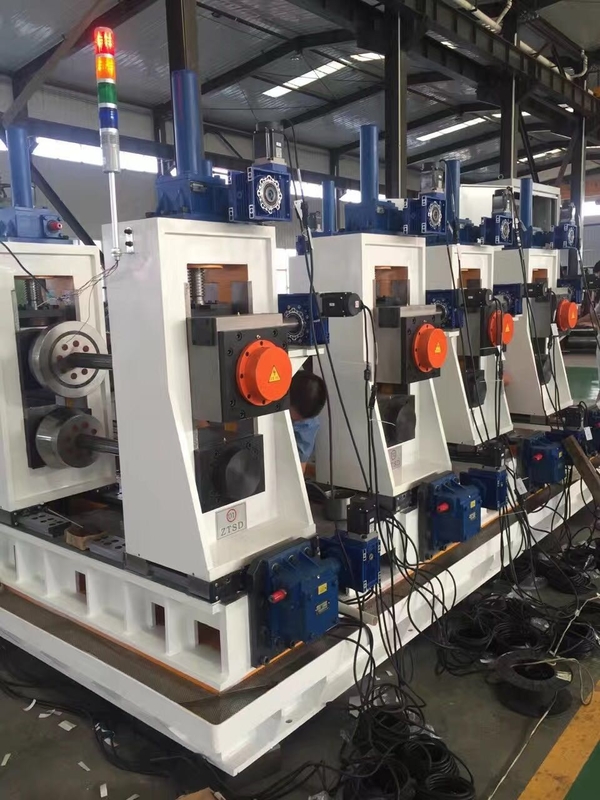

1- Vormingsonderdelen: Zeven frame van horizontale rolstands, vier standen van lege gebogen standen, vier standen van verticale rolstand en één stand van voedingsstand
2. Lasonderdelen: bestaat uit het lassen van vijf rollen van extruderrol, twee frames van schraper- en een ram van poetsrack
3. Scherpstukken: bestaat uit vier frame van vier roller rack
4Elektrisch bedieningsdeel: bediend door meerpunts PLC-besturing

Productieproces

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Specificaties:

Grondstoffen:Gebouwstaal met laag koolstofgehalte en laag legeringsstaal,σb≤580Mpa σs≤380Mpa
Breedte van de stalen band:320-800 mm
Dikte van stalen banden:30,0-12,7 mm
Inwendige diameter van stalen banden:φ480-580 mm
Stalen banden met buitendiameter:φ800-1800 mm
Gewicht van de stalen spoel (max):12 t
Ruwe materiaal voor de staalklasse:Q195-Q345,SPHC
Normen voor de kwaliteit van grondstoffen::Vooral in GB-normen, onderdelen met JIS,DIN
Dikte ((Max)):5.0 mm,dikte 1,5 mm
belangrijkste productspecificaties
Vierkante buis 80×80?? 200×200 ((elk formaat in dit bereik)
rechthoekig 80×120-120×280 (elk formaat in dit bereik), rechthoekige buis alle nemen verticale vormtype
Wanddikte:3.0-12.7mm
Lange:4-12 m
Eenheidsvoedingsrichting:links of rechts (gezicht op de bedieningszijde)
Hoogte van de rolllijn:+900 mm
Snelheid van vorming:10-40 m/min
Hoofdmotor:Frequentieomrekeningsmotor 22 kW × 2 per standtijd
