25 Strips Slitting Line Machine, PLC Control Steel Sheet Slitting Machine
Productspecificaties
| Aantekening |
Waarde |
| Materiaal |
HRC, CRC, gegalvaniseerd staalplaat |
| Spanning |
220/380/415/420/440V |
| Garantie |
1 jaar |
| Bladmateriaal |
SKD11 |
| Breedtetolerantie |
+/- 0,05 mm |
| Controle |
PLC's |
| Naverkoopservice |
Ingenieurs die beschikbaar zijn voor het onderhoud van machines in het buitenland |
| Max. Snijstrookjes |
25 strips |
| Gewicht van de spoel |
Maximaal 15 ton. |
| Kleur |
Blauw |

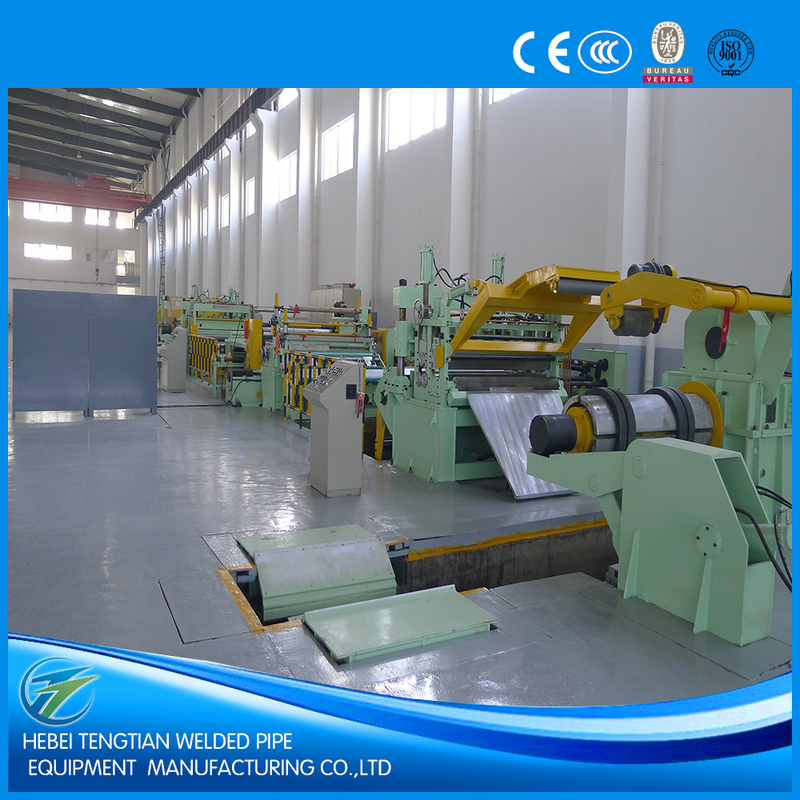

Hoogprecisie hoogsnelheid PLC-besturing HRC-plaat snijmachine
Deze dunne plaat snijlijn, ook wel metaal spoel slitter genoemd, is een productielijn ontworpen om master spoelen in kleinere spoelen van specifieke breedtes te breken.een enkel mandrel ontwikkelen, spoel-end voeding en schoppen, dubbel rol knippen voeding, drie rollers leveling, eindsnijden, strip-uitlijning, schijf snijden, schroot rollen, gaten accumulator, pre-separator, spanning,terugtrekken, spoel auto, hydraulische controle, en elektrische controle.
Belangrijkste kenmerken
- Productielijnen op maat, afgestemd op de behoeften van de klant
- Flexible configuratie met opties voor een of twee mandrelen
- Precieze besturing van de middellijn, het snijden van toebehoren en de terugslag
- Voor de bescherming van het oppervlak van roestvrij staal, gegalvaniseerd staal en gekleurde stalen spoelen
- Ontwerp en productie van geavanceerde hydraulische systemen
- Hoogwaardige onderdelen van geselecteerde leveranciers
- Strikte kwaliteitscontrole gedurende het gehele productieproces
- Concurrerende prijzen door efficiënt beheer van de productiekosten
- Optie voor wisselstroom- of gelijkstroommotor (meestal gelijkstroommotor met Eurotherm 590 gelijkstroommotor)
- Alomvattende veiligheidselementen, met inbegrip van noodstop
Werkproces
Loading van de spoel → Double-mandrel uncoiler → Coil-head-feeding, pressing & shoveling → Double-roller pinch feeding, five-roller leveling → End-cutting → Hole Accumulator(1) → Strip-aligning → Disc shearing → Scrap reeling → Hole Accumulator(2) → Pre-separator/Tensioner/length-measuring roller → Recoiling/Coils press & separator → Coils-discharging → Hydraulic control → Electric control
Technische parameters
Materiaal:Koolstofstaal, roestvrij staal, gegalvaniseerd staal, gekleurd staal
Stripdikte:0.3-3 mm
Max. bandbreedte:1300 mm
Afmetingen van de spoel:Inwendige diameter ≥ Φ508 mm, buitenste diameter Φ1800 mm
Max. gewicht van de spoel:15000Kg
Slittermotor:75 kW gelijkstroommotor
Slitterschacht:F205 x 1400 mm
met een gewicht van niet meer dan 50 kgID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Scheidingsschijf:ID75 x OD180mm x 6mm, 65Mn
Recoilerblok:F508 x 1400 mm
Vervoermotor:110 kW gelijkstroommotor
Elektrische bediening:Eurotherm 590 gelijkstroom bestuurderskast plus bedieningspanele
Snijdsnelheid:Maximaal 100 m/min, verstelbaar
Model specificaties
| Model |
Dikte |
Breedte |
Gewicht van de spoel |
Afgeronde spleetbreedte |
Maximale snij snelheid |
| JY-1 x 600 |
0.2-1mm |
100-600 mm |
Maximaal 8T |
Min. 20 mm |
120 m/min |
| JY-2 x 1300 |
0.3-2mm |
300-1300 mm |
Maximaal 15T |
Min. 25 mm |
150 m/min |
| JY-3 x 1600 |
0.3-3 mm |
500-1600 mm |
Maximaal 20T |
Min 25 mm |
120 m/min |
| JY-4 x 1600 |
0.4-4mm |
500-1600 mm |
Maximaal 30T |
Min 30 mm |
120 m/min |
Opmerking: de gegevens in de tabel zijn uitsluitend ter referentie.
Onze hoogprecisie PLC-besturing staal snijmachines zijn op maat gemaakt om te voldoen aan de specifieke eisen van elke klant.Geef ons uw parameters en wij zullen een geschikte machine-apparatuur oplossing voor uw behoeften te ontwerpen.
