2018 Nieuwe hoge kwaliteit hoge snelheid automatische mini gegalvaniseerde en staal snijmachine voor rand band prijs
Inleiding:
Een dikke plaat met gesneden lijn kan voldoen aan de vraag van de klant om maximaal 20 m/min te rijden door een spoelstrook te ontwikkelen en gelijk te maken, en vervolgens de gelijkgestelde vlakke strook tot een bepaalde lengte van de vellen te snijden.
De snijlijn (plate CTL-lijnmachine) heeft één pre-leveling machine en één fijne leveling machine aangedreven door DC- of AC-motoren, en de lengte-fixing is door encoder, snijstijl is stop-snij.

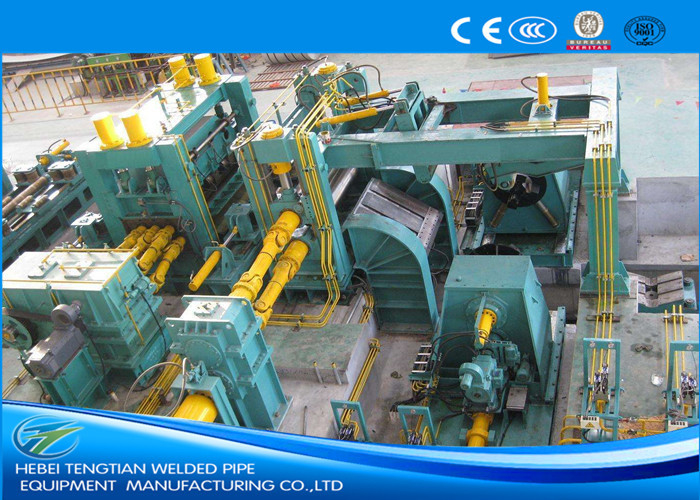

De dikke plaat-snijlijn bestaat uit: spoelladingswagen, dubbele mandrel-decoiler, portaalstijl spoelhoofdgids, pers- en schopapparatuur, knijpvoeding en voorniveling, zendtafel,(zijgids), rand trimmer, rand schroot winder, zendtafel), zijgids, Hoofd leveling machine, Finish sheet uitzending apparatuur, lengte-fixing encoder, Hydraulische scheermachine,Verzendapparatuur voor de levering van rollen en platen, pneumatisch opstapelende tafel, hydraulisch systeem, elektrisch besturingssysteem, enz.
De dikke plaat-snijdlijn (plaat CTL-lijnmachine) past stalen spoelen met een dikte van: (3~12 mm, 4~16 mm, 5-20 mm) en een veranderlijke breedte,de lengte van de afgewerkte vellen is afhankelijk van de praktische behoeften van de klant.
Voordelen en kenmerken van onze spoel snijmachine:
1De lijnsnelheid kan tot 20 m/min zijn, 4-5 stuks/min.
Niveauprecisie: ±1,5 mm/m2
Precisie van de plaatlengte: ± 0,5 mm/m
Precisie van de diagonale lengte van het vel: ±1 mm/m
2Het gewicht van dikke plaat spoelen is zwaar tot 30T, 35T of 40T, dubbele kegel decoiler is geschikt.
3Een sterke openingsapparaat in de vorm van een portaal, inclusief een kopleiding, een pers en een schop, zorgt ervoor dat het afspelen soepel verloopt.
4Voor het maken van platte staalplaten moet de diameter van de nivelrolletjes wetenschappelijk juist zijn.we bevestigen de diameter van het nivelleren rollen door de werkelijke ervaringen en technische berekeningen bij het verwerken van de plaat snijden-to-lengte lijn.
5De in het back-upbeugel geïnstalleerde back-uprollers kunnen de leveling rollers stevig omhoog draaien om te verzekeren dat er geen vervorming van de leveling rollers is tijdens het levelen.
6Tweevoudige evenwichting is geregeld in de dikke plaat-snijlijn, om een goed evenwichtseffect te garanderen.
De klant kan ervoor kiezen om een randtrimmer toe te voegen, om de nutteloze randen af te knippen.
7De uitzendmachine voor het uitzenden van de laatste vellen stuurt de afgewerkte vellen op een pneumatische verpakkingstafel.
8. Wij nemen goede kwaliteit onderdelen voor de plaat CTL lijn machine geleverd door beroemde merk bedrijf, bv Mitsubishi PLC controle, Yuken / Fuxin hydraulische onderdelen, HRB / ZWZ / SKF lagers,etc
De volgende gedetailleerde specificatie:
Plaat CTL lijnmachine Strip dikte: 4~16 mm
Bandbreedte: 500~1500 mm/800-2000 mm/1100-2500 mm
Verstelrol: Φ220mm, 11 stuks
Materiaal van de gelijkstellingsrol: 40Cr, HRC54-55
Plaat CTL lijnmachine Kracht voor het nivelleren: 160 kW gelijkstroommotor + Eurotherm 590 gelijkstroom toerentalregeling.
Snij snelheid: (0~20) m/min, verstelbaar
Specificatieformulier van de spoelversnijdmachine:
| Model |
dikte |
breedte |
Lange |
Niveausnelheid |
| CTL-12 x 1600 |
3.12mm |
600-1600 mm |
verstelbaar |
Maximaal 20 m/min |
| CTL-16 x 1800 |
4-16 mm |
1000-1800 mm |
verstelbaar |
Maximaal 20 m/min |
| CTL-20 X 2000 |
5-20 mm |
1000-2000 mm |
verstelbaar |
Maximaal 20 m/min |
| Let op: De gegevens in het formulier alleen als referentie volgens algemene reeksen, we ontwerpen altijd en maken elke dikke plaat snijden-to-lengte lijn,platen CTL lijnmachine volgens de specifieke eisen van elke klant, zodat elke klant zijn eigen goed-content lijn van ons kan kopen. |
