Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Pijpdiameter: | 114273mm | Productsnelheid: | Maximum 50m/min |
---|---|---|---|
Materiaal: | koolstofstaal, roestvrij staal, laag legeringsstaal | Snijden + Saw: | Het Knipsel van de wrijvingzaag |
wormtandwieloverbrenging: | Max.80m/Min | Pijpdikte: | 4.010.0mm |
Hoog licht: | naadloze buismolen,gelaste pijpproductielijn |
Het technologische Proces:
Het bewegende coil→setting coil→uncoiling→shearing en uiteinde die welding→horizontally (elektrisch controlesysteem en hydraulisch systeem) het guiding→feeding→storing→discharging het →forming→welding→sizing→flying saw→run dienen uit op de broodjesmanier in.
De component van materiaal
1. Dubbel-hoofd uncoiler:
De rem wordt gecontroleerd door cilinder en het model van cilinder is SC80X25FA.
(1) het max. gewicht van rol: 5T
(2) de binnendiameter van rol: 440510mm
(3) de strookdikte: 5.0mm
(4) de max. breedte van rol: 400mm
2. Dubbel-kolom hydraulische scherende machine:
(1) de te snijden breedte van de staalstrook: ≤400mm
(2) de te snijden dikte van de staalstrook: ≤5mm
(3) snijdende methode: hydraulische cilindermacht
(4) het pompen motormacht: 5.5Kw
3. Opslaand apparaat met inbegrip van spiraalvormige accumulator en kooiaccumulator, kunt u van hen kiezen:
3-1. Spiraalvormige accumulator (ø5m): Met inbegrip van het volgende (1) - (5)
(1) laag breng dienblad ten val:
Het wordt samengesteld uit steun, niveaurol en verticale rol. Het staal van de de steunenstrook van de niveaurol auxiliarily, en de verticale rol kunnen de strook aanpassen en leiden, is het kostuum voor bandwidth≤400mm.
(2) het afvlakken & het voeden machine:
Het omwentelingsdeel omvat versnellingsbak en universele koppeling. De basis is staalstructuur. Het is kostuum voor bandwidth≤400mm. Met de pneumatische rem en de motor 18.5KW.
(3) accumulator:
Gebruikt voor het opslaan van, het laden van en het leegmaken van en het drijven van de strook, die uit het machtsdeel wordt samengesteld, binnen spoor, verticale rol, niveaurol, buitenspoor blokkerende rol, het voeden blokkerende rol. Het omwentelingsdeel omvat motor, versnellingsbak en universele koppeling.
(4) hoog breng dienblad ten val:
Samengesteld van steun, niveaurol en verticale rol. Het is kostuum voor bandwidth≤400mm.
(5) elektrische controledoos:
3-2.Cage accumulator: Met inbegrip van het volgende (1) - (3)
(1) voedende machine:
De twee-as die en het voeden type het voeden machine samengesteld uit het drijven, vastklemmen, die rol blokkeren vastklemmen wordt. Het is kostuum voor bandwidth≤400mm.
(2) materiële verzamelende kooi:
Gebruikt voor opslaan, samengesteld uit staalomheining, staaltraliewerk, leegloper, niveaurol, en chakpa van de mening.
(3) elektrische controledoos:
De belangrijkste originele productie en het dragen van delen van elektronisch materiaal zijn met GB in overeenstemming. Four-wire systeem in drie stadia.

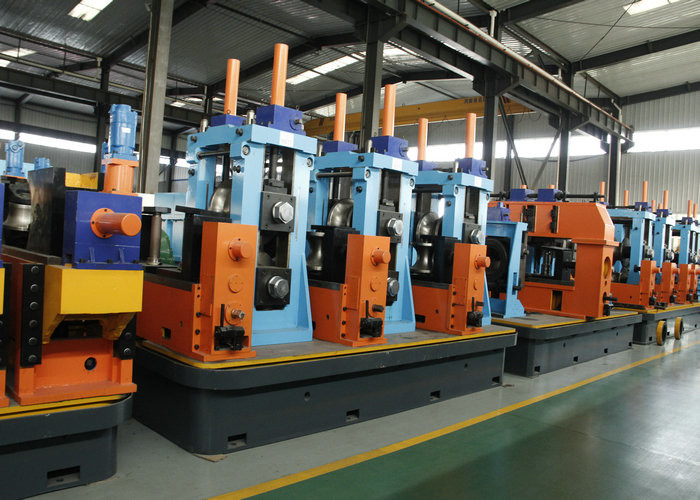

4. De belangrijkste motor van molen:
(1) het vormen van deel: zeven eenheden brug-type rollen
(2) lassend deel: Inductielassen met hoge frekwentie in vaste toestand
(3) koeldeel: koelmiddel het koelen
(4) het eindigen deel: vijf eenheden brug-type rollen
De belangrijkste technische parameter van pijp-makende lijn
(1) pijpdiameter: φ60-ø120mm
(2) de dikte van de pijpmuur: 2.05.0mm
(3) de elektrische motor: Het vormen van deel: 110Kw, het Eindigen deel: 132Kw.
(4) de asdiameter van de niveaurol: ø100, Materiële 40Cr
(5) de verticale diameter van de rolas: ø70, Materiële 40Cr
5. In vaste toestand met hoge frekwentie:
(1) model: Ggp400-0,2-HC
(2) inputmacht: 3p, 380V, 50HZ
(3) outputmacht: 400KW
6. Computergestuurde vliegende zaag:
(1) schaalnauwkeurigheid: ±3mm
(2) schaallengte: 48m
(3) de maximum snelheid: 70m/min
(4) zagenbeweging: pneumatisch (slingerend)
(5) gebruik het cirkelblad van de metaalzaag
7. Het lossen van lijst:
Model: Vervoerd op de rollende pneumatisch omgekeerde manier, (met 3Kw, 6 klassenmotor)
ERW-Buismolen Ander Model
Model | Diameterwaaier | Pijpdikte | Lijnsnelheid (m/min) |
HG20 | 825.4MM | 0.31.2MM | 120 |
HG32 | 1032MM | 1.41.5MM | 120 |
HG50 | 1676MM | 0.72.5MM | 30-120 |
HG76 | 2576MM | 14MM | 30-100 |
HG89 | 3289MM | 14.5MM | 30-80 |
HG114 | 45114MM | 1.55.0MM | 30-60 |
HG165 | 60165MM | 37MM | 30-50 |
HG219 | 114219MM | 48MM | 20-40 |
HG273 | 114273MM | 410MM | 15-30 |
HG325 | 165325MM | 410MM | 10-30 |
HG426 | 165426MM | 412.7MM | 8-25 |
HG508 | 219508MM | 416MM | 8-20 |
1) Wij zullen de ingenieur voor de installatie en de opleiding van uw arbeiders hoe te om deze machine op correcte manier in werking te stellen sturen.
2) Garantieteam
De waarborg van de één jaarkwaliteit, de reparatie van de het levenswaarborg. Binnen de periode van de kwaliteitswaarborg, behalve mislukkingen die door menselijke fout worden veroorzaakt, kostenloos zullen de reparatiedelen worden verstrekt. Na de periode van de kwaliteitswaarborg, laad slechts de kosten van de vervangstukken.
3) Wij leveren pre-verkopen en na-verkopen de dienst.
pre-verkoop de dienst: workshopontwerp, en het ontwerp van de productieoutput
na-verkoop de dienst: installatie en opleiding, en de deskundige ingenieur voor het werken.
4) Wij kunnen stuurden ook de ingenieur die voor u werken serval maanden of 1 jaar. De ingenieur zal u helpen om de output te verbeteren, het afval te verminderen en de kosten te verminderen.
5) Wij leveren pre-verkopen dienst-ontwerp voor geheel project die voor roestvrij staalpijp koolstofstaal maken het maken door buizen leiden.
6) Wij zullen voor de lading en het verschepen verantwoordelijk zijn.
